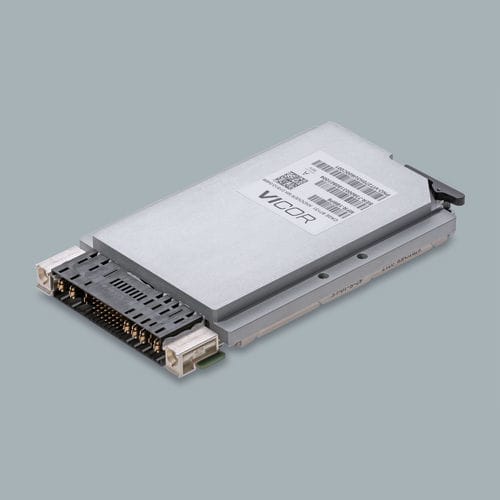

Источник электропитания 3U SOSA™

DC/DCс защитой от перенагреванияс защитой от сверхтоков

Обзор
Блок питания Vicor, совместимый с SOSA™, представляет собой коммерческий (COTS) модуль для систем 3U Open VPX (VITA62), разработанный в соответствии со стандартом SOSA. Использует проприетарную технологию преобразования мощности Vicor для достижения высокой эффективности и плотности мощности в прочном корпусе 3U с кондуктивным охлаждением. До четырёх устройств можно объединять параллельно для увеличения выходной мощности при поддержании системного распределения тока без выделенных выводов для шимирования. Точность распределения тока: ±2A.

Ключевые возможности

• Разработано для 3U Open VPX систем, совместимых с SOSA™
• Кондуктивно охлаждаемый прочный модуль, оптимизированный по плотности мощности
• Параллельная работа до четырёх блоков для увеличения выходной мощности
• Типичные выходы: +12В основной и +3,3В вспомогательный
• Проприетарное беспроводное распределение тока (без выделенных выводов)
• Точность распределения тока: ±2A

Особенности и преимущества

• Масштабируемый форм‑фактор OpenVPX/VITA62 для MIL‑COTS платформ
• Защиты: ограничение по току, по напряжению и по температуре
• Соответствие военным стандартам: MIL‑STD‑704F, MIL‑STD‑461G, MIL‑STD‑810G, MIL‑STD‑1275E
• Модульная конструкция высокой надёжности, подходящая для авиационно‑космических и оборонных приложений

Варианты продукта (фрагмент)
Номер детали | Номинальный вход (В) | Мощность (Вт) | Форм-фактор | Покрытие | Конфигурация выходов
SOS028H3U800D001 | 18–45 | 800 | 3U | Coated + Au-plated connector | Parallelable, VITA46 No-Key Guide Socket
SOS028H3U800D000 | 18–45 | 800 | 3U | Coated + Au-plated connector | Parallelable, SOSA standard keying
SOS028H3U600C001 | 18–45 | 600 | 3U | Coated | Programmable, VITA46 No-Key Guide Socket
SOS028H3U480N000 | 18–45 | 480 | 3U | Coated | Programmable with NED, SOSA standard keying
SOS028H3U451D001 | 10–45 | 450 | 3U | Coated + Au-plated connector | Programmable, VITA46 No-Key Guide Socket
SOS028H3U301D001 | 10–45 | 300 | 3U | Coated + Au-plated connector | Programmable, VITA46 No-Key Guide Socket
SOS028H3U151D001 | 10–45 | 150 | 3U | Coated + Au-plated connector | Programmable, VITA46 No-Key Guide Socket

Ресурсы

• Технические описания (datasheets) вариантов семейства SOSA
• UG-801 – тестовая плата VITA62 3U (руководство пользователя)
• 3D STEP геометрия и механические чертежи для 28V 3U VITA62

Технические характеристики

• Серия / семейство: SOSA™-совместимый блок питания (VITA62 / 3U Open VPX)
• Номинальные входные диапазоны: 10–45 В и 18–45 В (в зависимости от варианта)
• Доступные уровни выходной мощности: 150 Вт, 300 Вт, 450 Вт, 480 Вт, 600 Вт, 800 Вт
• Выходы: +12В основной и +3,3В вспомогательный (типично)
• Возможность параллелирования: до четырёх блоков
• Распределение тока: проприетарное беспроводное решение; точность ±2A
• Охлаждение: кондуктивное (conduction-cooled) прочное исполнение
• Защиты: по току, по напряжению, по температуре
• Варианты покрытия: Coated; Coated + Au-plated connector
• Механические интерфейсы: VITA46 No-Key Guide Socket; SOSA standard keying
• Соответствие военным требованиям: MIL‑STD‑704F, MIL‑STD‑461G, MIL‑STD‑810G, MIL‑STD‑1275E
• Тестовая плата: VIT3UDCTEST01 (руководство UG-801)
• Типичные применения: MIL‑COTS VPX системы питания для авиации и обороны, требующие высокой плотности мощности и совместимости с SOSA
