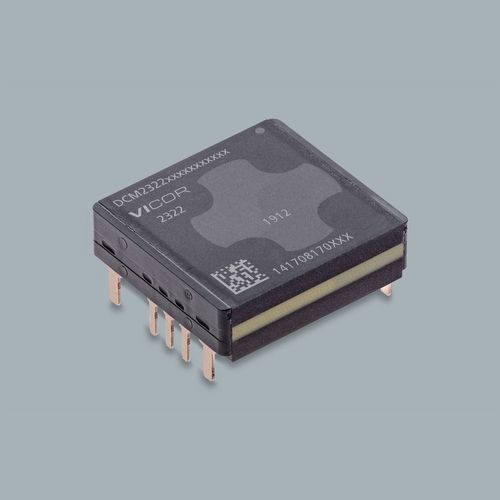

Регулируемый преобразователь DC/DC DCM®

изолированныйпромышленныйс большим входным диапазоном

Семейство продукта
DCM® DC-DC Converter Module

Обзор
DCM2322T50T2660T60 — изолированный регулируемый модуль DC-DC в корпусе 2322 ChiP для сквозного монтажа. Принимает типичный вход 30 В и обеспечивает регулируемый выход 24 В мощностью до 60 Вт. Модуль использует ZVS высокочастотное (MHz) переключение и соответствует требованиям SELV. Оптимизирован для параллельной (array) работы до восьми модулей для систем с повышенной мощностью.

Ключевые данные продукта

• Входное напряжение (типично): 30 В
• Выходное напряжение (номинал): 24 В
• Выходная мощность: 60 Вт
• Корпус: 2322 ChiP сквозной монтаж
• Габариты (Д×Ш×В): 24,84 × 22,8 × 7,21 мм

Особенности продукта

• Изолированный регулируемый DC-DC преобразователь
• Соответствие Safety Extra Low Voltage (SELV)
• ZVS высокочастотное (MHz) переключение
• Широкий диапазон входного напряжения
• Оптимизация для работы в массиве до 8 модулей

Информация о производстве и закупке
Артикул: DCM2322T50T2660T60
Срок поставки: 40 недель
Минимальное количество заказа: 25
Цены (MSRP): 25+ qty = $123.45; 100+ qty = $115.79
Запасы у дистрибьюторов (обновлено 22 апр. 2026): Digi-Key: 249; Mouser: 1; Arrow: 0; Avnet: 0

Доступные варианты

• Product Grade: T = -40°C до 125°C (выбран), M = -55°C до 125°C
• Способ монтажа: Through Hole (сквозной монтаж)

Связанные ресурсы (документы и руководства)
Для семейства DCM2322 доступны datasheet, руководство по проектированию, application notes (single DCM, parallel DCMs, руководство по пайке, высокая точность регулирования, тепловое управление), руководство по evaluation board и документы по требованиям безопасности.

Технические характеристики

• Артикул: DCM2322T50T2660T60
• Входное напряжение: 30 В
• Выходное напряжение: 24 В
• Выходная мощность: 60 Вт
• Корпус: 2322 ChiP сквозной монтаж
• Габариты: 24,84 × 22,8 × 7,21 мм (0,978 × 0,898 × 0,284 in)
• Температурные классы: T (-40°C до 125°C), M (-55°C до 125°C)
• Возможность работы в массиве: до 8 модулей параллельно
• Безопасность: соответствует SELV; документы по сертификации доступны
• Срок поставки: 40 недель; MOQ: 25
• Ценовые ступени: 25+ = $123.45; 100+ = $115.79
