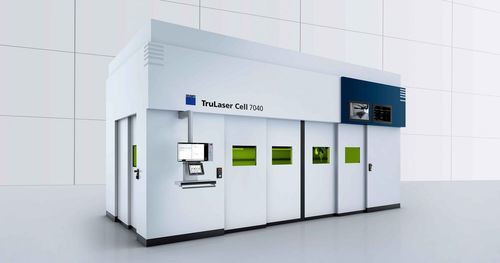

Станок для резки лазер 2D TruLaser Cell 7040

лазер 3Dдля металладля листа

Обзор
TruLaser Cell 7040 — модульная 3D‑лазерная система для обработки 2D/3D деталей и труб. Обеспечивает гибкий переход между лазерной резкой, лазерной сваркой и наплавкой лазером (LMD), допускает конфигурацию и дооснащение под требования производства.

Ключевые преимущества

• Высокая производительность: продвинутая динамика машины и функции оптимизации цикла сокращают время обработки.
• Удобство оператора: перемещаемая/вращающаяся панель управления и приложение MobileControl для работы с любых позиций.
• Надёжность процесса: технология X‑Blast и прочная конструкция сопла повышают стабильность процесса и срок службы компонентов.
• Качество деталей: технологические таблицы, гарантированная подстройка первичного пучка и BrightLine Weld для стабильных резки и сварки.
• Готовность к Industry 4.0: современная система управления с интерфейсом OPC/UA.
• Модульность и модернизация: модульная платформа и опции ретрофита для настройки под задачи производства.

Гибкость процессов и эксплуатация
Поддерживает 2D/3D‑лазерную резку, лазерную сварку и LMD. 2‑в‑1 волоконное решение позволяет выполнять несколько процессов по одному лазерному кабелю; при смене процесса обычно достаточно заменить оптику обработки, управление адаптируется автоматически. Эргономичная панель (вращающаяся, перемещаемая) и 6D‑мышь упрощают обучение и быстрые перемещения осей.

Экономика и монтаж
Высокая динамика, врезание в движении (FastLine Cell) и динамическая режущая оптика сокращают цикловое время. Двухстанционная работа, ротационные сменщики и подвижные столы обеспечивают параллельную загрузку/выгрузку при больших объёмах. Быстрая передняя дверь и встроенные электрические шкафы уменьшают занимаемую площадь и непроизводительные простои.

Примеры применения

• Качественная резка оцинкованных листов для автомобильных компонентов.
• 2D/3D‑обработка контуров и обрезка деталей автомобилей и прототипов.
• Лазерная сварка трёхмерных деталей (например, рабочие колёса) для экономии материала и сокращения доработок.
• Применение BrightLine Weld для практически безбрызговой сварки и увеличения производительности.
• Ремонтная наплавка и покрытие с помощью LMD для продления ресурса деталей.

ПО

• TruTops Cell: среда программирования 3D‑обработки, импорт 3D CAD, автоматические предложения по обработке и приспособлениям.
• TruTops Boost: ассистенты автоматизации для подбора параметров, размещения (nesting) и упрощения программирования.

Опции и автоматизация

• BrightLine Weld, Smart Approach, Smart Optics Setup, ObserveLine и VisionLine для контроля качества и обработки изображений.
• Перегородка для двух станций, ротационный сменщик и подвижные столы для оптимизации серийного производства и эргономики загрузки.
• Интерфейсы автоматизации (Basic/Comfort/Professional) для разных уровней интеграции.

Технические данные (кратко)
TruLaser Cell 7040 fiber
Ходы осей: X = 4000 мм; Y = 1500 / 2000 мм; Z = 750 / 1000 мм; B = ±135°; C = n x 360°; динамическая режущая оптика ±9 мм
Макс. скорости: по отдельной оси до 100 м/мин; синхронно до 173 м/мин; B/C до 90 1/мин
Макс. ускорения: X 9 м/с²; Y/Z 10 м/с²; динамическая оптика 40 м/с²; B 200 рад/с²; C 100 рад/с²
Точность позиционирования: линейные оси 0,08 мм; ось B 0,015°
Мощность лазера: 3000–6000 Вт (TruDisk / TruFiber)

Характеристики / технические спецификации

• Модель: TruLaser Cell 7040 (доступна версия fiber)
• Процессы: 2D/3D резка, лазерная сварка, LMD
• Основные ходы: X 4000 мм; Y 1500/2000 мм; Z 750/1000 мм; повороты B/C для 5‑осевой обработки
• Динамическая режущая оптика ±9 мм; макс. синхронная скорость 173 м/мин
• Конфигурируемая мощность лазера 3000–6000 Вт; совместимость с TruDisk и TruFiber
• ПО: TruTops Cell, TruTops Boost; интерфейс OPC/UA
• Ключевые опции: BrightLine Weld, FastLine Cell, VisionLine, ObserveLine, Smart Approach, Smart Optics Setup, ротационный сменщик, двухстанционная работа
