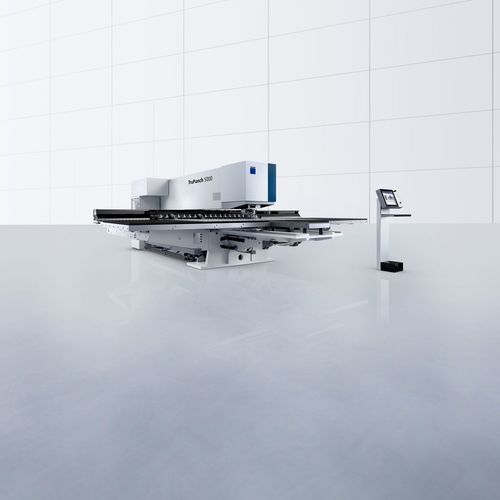

Пробивной пресс ЧПУ TruPunch 5000

гидравлическийдля металлапробивка отверстий

Обзор
TruPunch 5000 — высокопроизводительный промышленный пробивной станок для серийного производства. Сочетает высокие частоты ходов, надёжность процесса и модульные варианты автоматизации. Безлюфтовые приводы и высокая скорость вращения оси C обеспечивают быстрое нарезание резьбы и эффективную обработку сложных контуров. Гидропривод позволяет выполнять штамповку до 1 600 ход/мин и очень высокие скорости маркировки; интеллектуальные компоненты автоматизации и Smart‑функции повышают производительность и стабильность процесса.

Ключевые особенности

• Высокая частота ходов: штамповка до 1 600 ход/мин (зависит от варианта) и маркировка до 2 800–3 000 ход/мин.
• Активная (опускаемая) матрица для обработки без царапин.
• Широкие варианты автоматизации: SheetMaster, SortMaster Box / SortMaster Box Linear, DisposeMaster, ToolMaster Linear.
• Быстрая смена инструмента с ToolMaster Linear (большой магазин инструментов; конфигурация до ~90 инструментов).
• Деликатная подача листов с выдвижными зажимами и шариковыми или щёточными столами.
• Функции надёжности процесса: Smart Punch Monitoring, распознавание размера листа, встроенное выравнивание, Smart Load, Smart Unload.

Технические данные (фрагмент)
Форматы: большой / средний. Ширина: 7610 мм / 6540 мм. Глубина: 8171 мм / 7395 мм. Высота: 2072 мм / 2072 мм. Штамповка (E = 1 мм): 1350 1/мин (большой) / 1600 1/мин (средний). Маркировка: до 3000 1/мин (табличные значения; обзор указывает 2 800–3 000 1/мин). Рабочий диапазон X / Y при штамповке: 3050 мм / 1550 мм (большой) ; 2500 мм / 1250 мм (средний). Максимальная толщина листа: 8 мм. Максимальный вес детали: 280 кг (большой) / 200 кг (средний). Максимальная сила штамповки: 220 кН. Время смены MultiTool: 0,3 с. Инструменты/зажимы: 21 / 4 (большой) ; 18 / 3 (средний). Размеры вывода деталей: крышка 500 x 500 мм; неподвижный желоб 80 x 50 мм. Среднее потребление: 0,5 кВт (ожидание) ; 9,5 кВт (производство).

Применения

• Высокопроизводительная штамповка, формовка и маркировка сложных деталей.
• Автоматизированные производственные линии с интегрированной загрузкой, выгрузкой и сортировкой.
• Детали, требующие поверхности без царапин или обработки без остатков решётки.

Характеристики / спецификации

• Модель: TruPunch 5000
• Производитель: TRUMPF
• Категория: пробивные/штамповочные машины
• Частота штамповки: до 1 600 1/мин (зависит от варианта)
• Скорость маркировки: до 2 800–3 000 1/мин
• Форматы: большой и средний (см. технические данные)
• Макс. толщина листа: 8 мм
• Макс. сила штамповки: 220 кН
• Автоматизация инструментов: ToolMaster Linear
• Смена MultiTool: 0,3 с
• Варианты автоматизации: SheetMaster, SortMaster Box, SortMaster Box Linear, DisposeMaster, ToolMaster Linear
• Среднее потребление (производство): 9,5 кВт; ожидание с автоотключением: 0,5 кВт
