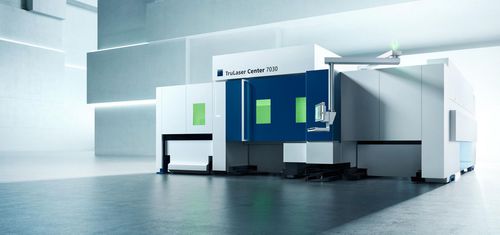

Станок для резки лазер 2D TruLaser Center 7030

для листаЧПУкомпактный

Обзор
TruLaser Center 7030 — компактная полностью автоматическая система 2D‑лазерной резки, объединяющая программирование, резку, снятие деталей, сортировку и выкладку в одной ячейке. Предназначена для непрерывного высокопроизводительного производства и надёжной обработки мелких и чувствительных деталей.

Преимущества и функции

• Полная автоматизация рабочего процесса: предложения по программированию, лазерная резка, снятие деталей, сортировка и выкладка.
• Vision Equipment: камеры и подсветка для визуализации процесса и мониторинга.
• SmartGate: подвижная опора для деталей, синхронизируемая с резальной головой, предотвращающая опрокидывание и нежелательное проваривание; выталкивающий цилиндр ищет оптимальные точки вытолкования.
• SmartLift: регулируемые штифты поднимают деталь снизу, стабилизируя деликатные геометрии при съёме.
• SortMaster Speed: высокоскоростной съём и штабелирование на до восьми палет/контейнеров с минимальными перебоями резки.
• SortMaster Box Linear: параллельная сортировка мелких деталей в до восьми контейнеров.
• LoadMaster Center / варианты LoadMaster: автоматическая подача листов и надёжная технология отделения листов от стака.
• Автоматический сменник сопел: программное управление выбором сопла с хранением в шкафу для параллельной подготовки.
• Гибридная концепция станка: дополнительная высокодинамичная ось на резальной голове для высоких подач на углах и сложных контурах.
• TruTops Boost: автоматическая генерация предложений по резке, снятию и сортировке с учётом физических условий, чтобы избежать опрокидывания и оптимизировать поток.

Применения и материалы
Подходит для типовых задач резки листового металла; обрабатывает углеродистую сталь, нержавеющую сталь, алюминий, медь и латунь. Особенно эффективна на тонких листах и обеспечивает надёжный съём очень мелких или деликатных деталей.

Автоматизация и ПО

• Интеграция автоматизированных аппаратных модулей (SmartGate, SmartLift, SortMaster Speed/Box Linear, LoadMaster) с TruTops Boost для поддержки рабочих процессов.
• Готовность к Industry 4.0: подключение и интерфейсы OPC UA; Smart View для мониторинга и анализа станка.
• Варианты интеграции с системами хранения и планирования производства.

Сценарии использования / Основные преимущества

• Полная автоматизация производства от файла до сортированной детали для высокопроизводительной лазерной резки.
• Надёжный съём и штабелирование крупных и крайне деликатных деталей.
• Интеллектуальная поддержка и выталкивание деталей сокращают брак и простои на обработке.
• Адаптируется под широкий диапазон геометрий и толщин в пределах возможностей станка.

Характеристики / технические данные

• Модель: TruLaser Center 7030
• Бренд: TRUMPF
• Площадь установки — Длина: 10135 мм
• Площадь установки — Ширина (тележка выдвинута): 10720 мм
• Площадь установки — Ширина (тележка задвинута): 6420 мм
• Площадь установки — Высота: 3050 мм
• Масса с полным комплектом агрегатов: 38860 кг
• Номинальный диапазон — Ось X: 3000 мм
• Номинальный диапазон — Ось Y: 1500 мм
• Номинальный диапазон — Ось Z: 120 мм
• Варианты лазера: TruFiber 6001 (макс. 6000 Вт), TruFiber 12001 (макс. 12000 Вт)
• Максимальные толщины (примерные): углеродистая сталь / нержавейка до 12,7 мм; алюминий / латунь / медь до 6 мм
• SmartGate разгрузка — макс. размер детали: 160 мм x 160 мм; мин. размер детали: 30 мм x 30 мм
• SortMaster Speed разгрузка — макс. размер детали: 2000 мм x 1500 мм; мин. размер детали: 90 мм x 60 мм
• Стандартные модули автоматизации: SmartGate, SmartLift, SortMaster Speed, SortMaster Box Linear, LoadMaster Center
• ПО / интеграция: TruTops Boost; OPC UA интерфейсы; Smart View
