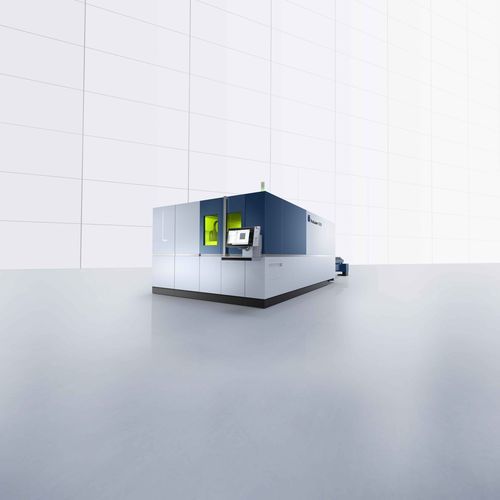

Станок для резки лазер 2D TruLaser 50 series

для металладля листаЧПУ

Обзор
TruLaser 5030 fiber, TruLaser 5040 fiber и TruLaser 5060 fiber — это 2D волоконные лазерные раскройные станки с динамичными приводами, расширенными процессами резки и модульными опциями автоматизации. Они поддерживают твердотельные лазеры TruFiber мощностью до 24 кВт для высоких скоростей подачи, воспроизводимого качества контуров и снижения участия оператора.

Ключевые преимущества

• Минимальная стоимость детали – высокая динамика станка и мощные приводы для эффективной обработки сложных контуров.
• Максимальная мощность лазера – до 24 кВт (TruFiber 24001) для значительно более высокой скорости резки и стабильного управления процессом через Active Speed Control.
• Постоянное качество деталей – BrightLine fiber и оптимизированная конструкция форсунки для качественной кромки и надёжного извлечения деталей.
• Highspeed / Highspeed Eco – опции процесса и форсунок для увеличения производительности и сокращения расхода азота.
• Эффективная передача мощности – интеграция станка и процесса обеспечивает эффективное применение лазерной мощности к листу для высокой производительности.
• Умное обслуживание форсунок – автоматический сменщик форсунок и Smart Nozzle Automation для поддержания состояния форсунок и линз при автоматической работе.
• Интуитивное управление – Touchpoint HMI для быстрого и удобного управления.
• Работа с крупными листами – поддержка листов до 6 × 2 м для крупногабаритных деталей.
• Тонкие контуры в толстом стали – функция CoolLine обеспечивает выполнение тонких контуров в толстом конструкционном стали.

Технические данные (выборочно)
Модели: TruLaser 5030 fiber / TruLaser 5040 fiber / TruLaser 5060 fiber
Габариты (Д×Ш×В): пример 5030 — 9229 × 6145 × 2200 мм; 5040 — 11200 × 6373 × 2200 мм
Масса (базовая машина): 5030 — 11 700 кг; 5040 — 14 300 кг
Максимальная синхронная скорость: до 280 м/мин
Рабочий диапазон (X×Y): 5030 — 3000 × 1500 мм; 5040 — 4000 × 2000 мм; доступны варианты 5060
Максимальный вес заготовки (одна палета): до 3 300 кг с тяжёлым сменщиком палет (в зависимости от конфигурации)

Данные по лазеру (примеры по TruFiber)
TruFiber 6001 — макс. 6 000 Вт; конструкционная сталь до 25 мм (32 мм с пакетом расширения); нержавеющая сталь до 25 мм (35 мм с пакетом); алюминий до 25 мм; медь/латунь до 10 мм.
TruFiber 9001 — макс. 9 000 Вт; конструкционная сталь до 30 мм; нержавеющая сталь до 40 мм; алюминий до 30 мм; медь до 16 мм; латунь до 12,7 мм.
TruFiber 12001 — макс. 12 000 Вт; конструкционная сталь до 30 мм (50 мм с пакетом); нержавеющая сталь до 40 мм (50 мм с пакетом); алюминий до 30 мм (40 мм с пакетом); медь до 16 мм; латунь до 12,7 мм.
TruFiber 24001 — макс. 24 000 Вт; конструкционная сталь до 40 мм (60 мм с пакетом); нержавеющая сталь до 40 мм (60 мм с пакетом); алюминий до 40 мм; медь до 16 мм; латунь до 12,7 мм.

Потребление (среднее в производстве)
TruFiber 6001 ≈ 11 кВт; TruFiber 9001 ≈ 14,5 кВт; TruFiber 12001 ≈ 16 кВт; TruFiber 24001 ≈ 27 кВт.

Функции и опции

• BrightLine fiber, CoolLine, Highspeed / Highspeed Eco
• Active Speed Control, Smart Rerun, Nanojoints / Microjoints
• Smart Nozzle Automation, EdgeLine Bevel, PierceLine
• Пакеты производительности, встроенный газовый смеситель и опции сменщика форсунок

Автоматизация и интеграция

• Модульная автоматизация: LoadMaster, LiftMaster, SortMaster, Part Station
• Интеграция хранения (TruStore), интерфейсы OPC UA и программная экосистема TRUMPF (TruTops Boost, Smart View)
