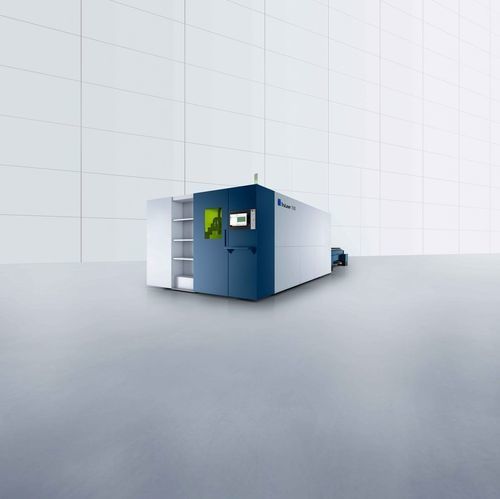

Станок для резки лазер 2D TruLaser 10 series

для металладля листаЧПУ

Обзор
Серия TruLaser 1000 использует волоконный твердотельный лазер и удобный интерфейс оператора (HMI) для компактного 2D-решения по лазерной резке, рассчитанного на низкую–среднюю загрузку. Машины доступны с разными уровнями мощности лазера, имеют интерфейсы автоматизации и наборы процессов для различных материалов и геометрий деталей.

Ключевые преимущества

• Экономичное решение для ввода в эксплуатацию и расширения для цехов с низкой или средней производительностью
• Интуитивное управление Touchpoint и встроенные данные резки для сокращения времени наладки
• Стабильные результаты резки в поддерживаемых диапазонах материалов и толщин
• Защищённый корпус и предохранительный экран луча для безопасности оператора
• Интерфейсы для автоматизации и опции для обработки и сортировки деталей

Применения

• Широкий диапазон толщин листов (пример: TruLaser 1030 fiber обычно покрывает 1–25 мм)
• Производительная резка плавлением тонкой нержавеющей и конструкционной стали
• Резка алюминия, латуни, меди и покрытой нержавеющей стали в зависимости от конфигурации
• Расширенные процессы и опции для специальных задач: BrightLine fiber, CoolLine, Highspeed, Highspeed Eco, EdgeLine Bevel и т.д.

Функции и возможности

• Touchpoint HMI (похожий на планшет) для быстрой подготовки оператора
• Встроенные данные резки для материалов и толщин (предтестированные параметры TRUMPF)
• Стратегия с одной режущей головкой: автоматическая настройка фокуса и диаметра фокусного пятна
• Nanojoints и microjoints для надёжной фиксации деталей и упрощённого съёма
• Part Station и Part Separator для эффективной сортировки и отделения деталей
• Fiber Care: поддержка запасных частей для TruFiber-лазеров при наличии сервисного соглашения
• PierceLine: мониторинг и управление прокалыванием для защиты машины и сокращения времени прокола
• BrightLine fiber для улучшенного качества кромки в различных толщинах
• CoolLine для направленного охлаждения при резке толстого конструкционного стали
• Highspeed и Highspeed Eco для увеличения производительности и снижения расхода газа
• Автоматический сменщик сопел и автоматизированные стратегии сопел для непрерывной работы
• Защита от столкновений, Smart Collision Prevention и DetectLine для надёжности процесса
• AdjustLine для адаптации процесса к вариациям качества материала
• Sorting Guide, Drop&Cut, приложение MobileControl и Cutting Guide для поддержки камерой и ПО
• Программная экосистема: TruTops Boost и Smart View для программирования и мониторинга

Технические данные (выбранные, ключевые позиции)
Модели: TruLaser 1030 fiber / TruLaser 1040 fiber / TruLaser 1060 fiber
Габариты (Д × Ш × В): 9333 мм × 5990 мм × 2200 мм (1030) · 11150 мм × 6650 мм × 2200 мм (1040) · 15500 мм × 7150 мм × 2200 мм (1060)
Масса базовой машины: 9400 кг (1030) · 12000 кг (1040) · 16500 кг (1060)
Максимальная скорость (синхронно): 140 м/мин для всех моделей
Рабочий диапазон (X × Y): 3000 мм × 1500 мм (1030) · 4000 мм × 2000 мм (1040) · 6000 мм × 2500 мм (1060)
Макс. масса заготовки без тяжёлого сменщика паллет: 900 кг (1030) · 2000 кг (1040) · 2900 кг (1060)
Макс. масса заготовки с тяжёлым сменщиком паллет: 1800 кг (1030) · 3300 кг (1040) · 4900 кг (1060)
Примеры опций лазера: TruFiber 4000 / 6000 / 9000 / 12000 (уровни мощности см. на странице продукта)

Примечание
Доступно множество дополнительных опций и пакетов процессов (BrightLine fiber, CoolLine, Highspeed, Nanojoints, EdgeLine Bevel, PierceLine и т.д.). Возможности машины и максимальные толщины листа зависят от выбранной мощности лазера и конфигурации. Подтвердите окончательные спецификации в техническом паспорте продукта.
