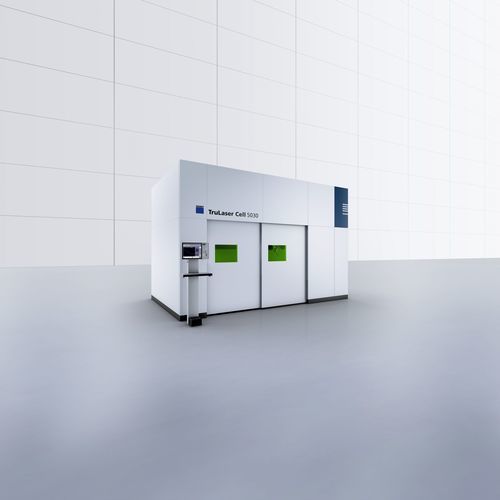

Станок для резки лазер 2D TruLaser Cell 5030

лазер 3Dдля металладля алюминиевых профилей

Краткое описание
TruLaser Cell 5030 — входная модель для 2D/3D лазерной резки и лазерной сварки, предназначенная для мелких и средних серий и частой смены деталей. Обладает низкой ставкой машинного часа и совместима с лазерами TruDisk и TruFiber, а также с проверенными функциями серии TruLaser Cell.

Основные преимущества

• Низкие эксплуатационные расходы: сокращённые инвестиции и экономичная ставка машинного часа для небольших/средних производств.
• Гибкость процессов: летающая оптика и решение 2‑в‑1 LLK позволяют выполнять резку и сварку с одним лазерным кабелем (требуется смена оптики).
• Быстрая и надёжная обработка: магнитное сцепление оптики и быстрые раздвижные передние двери уменьшают время простоя.
• Удобство для оператора: Teachbox и сенсорный экран; TruTops Cell Shopfloor для оперативной корректировки программ на станке.

Лазеры и система
Совместима с твердотельными лазерами TRUMPF TruDisk и лазерами TruFiber. TruDisk обеспечивает высокое качество пучка и эффективную резку; при смене оптики система управления автоматически адаптируется к режиму резки или сварки.

Надёжность машины и поддержка процесса
Магнитное сцепление минимизирует механические повреждения при столкновениях и позволяет быстро возобновить работу без внешнего сервиса. Технология X-Blast увеличивает расстояние между соплом и листом, что повышает стабильность 3D-обработки и качество кромки/шва.

Применения

• 2D и 3D лазерная резка, лазерная сварка для малых и средних серий.
• Автомобильные детали (например, крышки багажника, элементы сидений), резка и обрезка штампованных деталей.
• Лазерная сварка трёхмерных компонентов (например, крыльчаток вентилятора) для сокращения доработок и экономии материала.

Технические данные (выдержка)
Ходы осей: X = 3000 мм; Y = 1500 мм; Z = 700 мм; B = ±135°; C = n × 360°
Макс. допустимый размер заготовки: X = 2540 мм; Y = 1040 мм; Z = 470 мм
Макс. скорости осей: X/Y/Z = 60 м/мин; синхронно = 104 м/мин; B/C = 60 1/мин
Макс. ускорения осей: X/Y/Z = 8 м/с²; синхронно = 13,8 м/с²; B = 200 рад/с²; C = 100 рад/с²
Точность позиционирования: линейные оси = 0,08 мм; ось B = 0,015°
Мощность лазера: 3000 Вт – 4000 Вт; доступные лазеры: TruDisk, TruFiber

Технические характеристики

• Модель: TruLaser Cell 5030
• Основные применения: 2D/3D лазерная резка, лазерная сварка
• Совместимые лазеры: TruDisk (твердотельный), TruFiber (волоконный)
• Диапазон мощности лазера: 3000 Вт – 4000 Вт
• Ходы: X = 3000 мм; Y = 1500 мм; Z = 700 мм; B = ±135°; C = непрерывное вращение (n × 360°)
• Макс. рабочие размеры заготовки (X × Y × Z): 2540 × 1040 × 470 мм
• Макс. линейные скорости (X/Y/Z): 60 м/мин; синхронно: 104 м/мин
• Макс. линейные ускорения (X/Y/Z): 8 м/с²; синхронно: 13,8 м/с²; B: 200 рад/с²; C: 100 рад/с²
• Точность позиционирования: 0,08 мм (линейная), 0,015° (B)
• Ключевые функции: магнитное сцепление для оптики, X-Blast, летающая оптика, Teachbox и сенсорный экран, интеграция TruTops Cell Shopfloor, LLK 2‑в‑1 для резки и сварки
