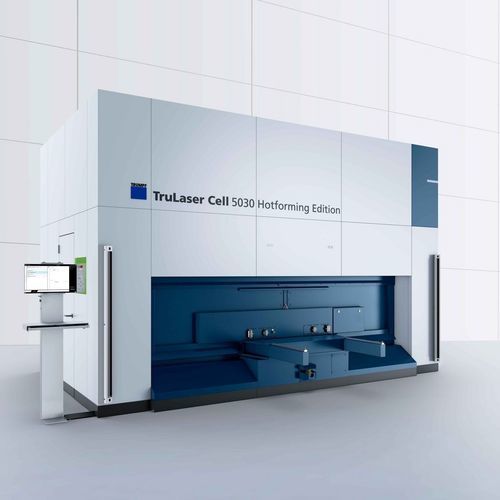

Станок для резки лазер 2D TruLaser Cell 5030 Hotforming Edition

лазер 3Dдля металладля листа

Обзор
TruLaser Cell 5030 Hotforming Edition — это среднеуровневая 3D‑лазерная система резки, оптимизированная для обработки деталей горячей штамповки. Она объединяет функции верхних моделей, предлагая экономичное автоматизированное решение с промышленной прочностью и точным управлением движением.

Ключевые преимущества

• 5‑осевая 3D‑резка: полное 3D‑позиционирование для сложных геометрий и гибкое NC‑программирование.
• Лазер: доступны решения TruFiber мощностью 3000–4000 W.
• Динамика: Dynamic Level 3 обеспечивает хорошую базовую динамику для данного сегмента.
• Сокращение непроизводительного времени: поворотный стол и оптимизированные подход‑/отъездные траектории уменьшают простои.
• Варианты процесса: X‑Blast Nozzle, FastLine Cell Basic, ObserveLine (Comfort & Professional) для стабилизации и ускорения производства.

Компактная площадь установки
Компактная эргономичная компоновка; поворотный стол доступен спереди и с боков, что облегчает интеграцию в цех и логистику деталей.

Технология сопла X‑Blast
X‑Blast сопло обеспечивает большую полезную полосу по сравнению со стандартными соплами, увеличивает рабочее расстояние, снижает столкновения сопел и повышает стабильность процесса и качество деталей.

Области применения

• Массовая резка горячештампованных конструкционных деталей (например, панелей рамы, B‑стоек).
• Гибкое производство сложных 3D‑компонентов, требующих NC‑программирования и короткого времени наладки.

Программное обеспечение и автоматизация
TruTops Cell поддерживает импорт и корректировку 3D‑CAD данных, автоматическую генерацию предложений по резке и рекомендации по приспособлениям. Опции интеграции и цифровые интерфейсы облегчают программирование на производстве, мониторинг и подключение к фабричным системам.

Технические характеристики

• Макс. число осей: 5
• Ходы осей: X = 3300 mm; Y = 1500 mm; Z = 600 mm
• Ход оси B: ± 135 °
• Ход оси C: n × 360 °
• Макс. размер заготовки (X × Y × Z): 2840 mm × 1040 mm × 370 mm
• Макс. скорость осей (параллельно оси): X = 60 m/min; Y = 60 m/min; Z = 60 m/min
• Макс. синхронная скорость осей: 104 m/min
• Макс. скорость оси B: 60 1/min; оси C: 60 1/min
• Макс. ускорение осей (параллельно): X = 9,5 m/s²; Y = 9,5 m/s²; Z = 9,5 m/s²
• Макс. синхронное ускорение: 16,5 m/s²
• Макс. ускорение оси B: 200 rad/s²; оси C: 100 rad/s²
• Точность позиционирования линейных осей (X, Y, Z): 0,08 mm
• Точность позиционирования поворотной оси (B): 0,015 °
• Макс. мощность лазера: 3000 W - 4000 W
• Доступные лазеры: TruFiber
• Автоматизация поворотного стола: макс. загрузка на сторону 260 kg; рабочих станций: 2
• Типичное суммарное непроизводительное время: 4,5 s; Типичное время вращения: 2,4 s
• Диаметр поворотного диска: 4000 mm; Рабочая высота: 700 mm
