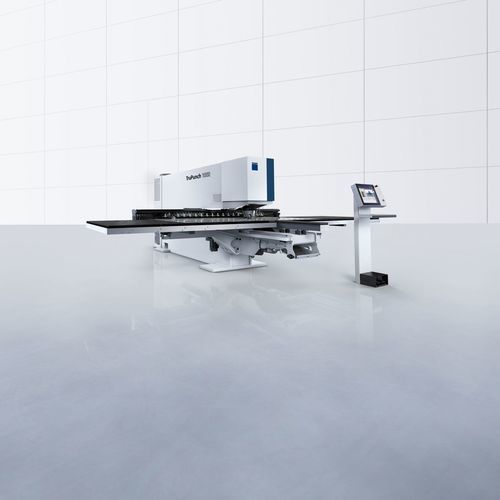

Пробивной пресс ЧПУ TruPunch 1000

электрическийдля металлапробивка отверстий

Обзор
TruPunch 1000 (S05) — компактный пуансонный станок начального уровня, предназначенный для экономичного изготовления мелких серий и простых листовых деталей. В одной зажиме выполняются пуансонирование, формирование резьбы, вытяжка и загиб фланцев без повторной фиксации, что обеспечивает эффективную обработку среднеформатных листов и малых тиражей.

Ключевые преимущества

• Многопроцессная функциональность: пуансонирование, формирование резьбы, вытяжка и загиб фланцев в одной настройке.
• Широкая совместимость инструментов: поддержка инструментов TRUMPF, таких как MultiTool и MultiShear, для операций резки и формования.
• Удобство оператора: Touchpoint HMI — интуитивный интерфейс для быстрой программировки и запуска.
• Эффективность по материалу: обработка без остатков и оптимизированное разделение для уменьшения отходов.

Применения / Примеры

• Электронные компоненты: фланцы, чаши, формование роликами, ступенчатые признаки с использованием stepping, bracket, чашевидных и роликовых инструментов.
• Общие листовые детали: рёбра, операции MultiCut, формование чаш и операции смещения/роллинга.

Оборудование и опции

• Щёточные столы для бережной подачи материала.
• On-Demand Drive: гидравлическое управление головкой пресса для снижения шума и гидравлической нагрузки.
• Транспортер для надёжной выброски штампованных деталей.
• Touchpoint HMI и программная поддержка TruTops Boost для программирования и управления производством.

Технические данные (малый / средний формат)
Модель: TruPunch 1000 (S05) малый — TruPunch 1000 (S05) средний
Габариты (Ш x Г x В): 6000 x 7144 x 2155 мм — 6550 x 7144 x 2155 мм
Частота ударов (E = 1 mm): 600 1/мин — 600 1/мин
Скорость маркировки: 1300 1/мин — 1300 1/мин
Ход по оси X: 2050 мм — 2500 мм
Ход по оси Y: 1250 мм — 1250 мм
Макс. толщина листа: 6,4 мм — 6,4 мм
Макс. масса детали: 150 кг — 150 кг
Макс. сила пуансона: 165 кН — 165 кН
Время смены MultiTool: 2,4 с — 2,4 с
Позиции инструмента (малый / средний): 15 / 18 (плюс 2 зажима)
Размеры эвакуации деталей (примеры): заслонка 180 x 150 мм; с подвижным столом до 180 x 500 мм; фиксированный желоб до 460 x 500 мм
Среднее энергопотребление (автовыключение): 0,3 кВт — 0,3 кВт; в производстве: 4,3 кВт — 4,3 кВт

Характеристики / Технические спецификации

• Наименование модели: TruPunch 1000 (S05)
• Тип станка: пуансонный станок (компактный, начального уровня)
• Процессы: пуансонирование, формование резьбы, вытяжка, загиб фланцев
• Макс. толщина листа: 6,4 мм
• Макс. сила пуансона: 165 кН
• Частота пуансонирования (E = 1 mm): до 600 1/мин
• Скорость маркировки: до 1300 1/мин
• Рабочая область X × Y: 2050 × 1250 мм (малый) или 2500 × 1250 мм (средний)
• Макс. масса детали: 150 кг
• Время смены MultiTool: 2,4 с
• Типичное потребление: режим ожидания 0,3 кВт, производство 4,3 кВт
