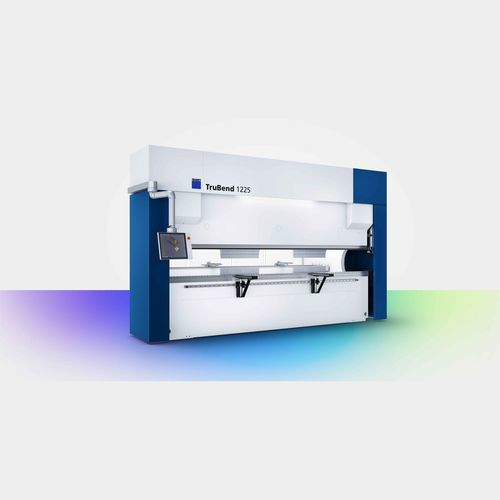

Электрический гибочный пресс TruBend 1000

для профилейвертикальныйЧПУ

Обзор
TruBend серии 1000 — это линейка гибочных прессов начального уровня, разработанная для простых и гибких операций по гибке. Предлагает экономичное решение для получения стабильного качества деталей при простой эксплуатации и подходит для обработки пиковых загрузок и дополнительных заказов.

Ключевые особенности

• Прямое и интуитивное управление: числовое и графическое программирование через контроллеры TRUMPF для быстрой настройки.
• Точная гибка: 4‑осевой задний упор для точного позиционирования сложных деталей.
• Варианты зажима инструмента: QuickClamp (Classic) и гидравлический зажим TRUMPF (Comfort) для быстрой смены инструмента.
• Удалённая поддержка: удалённый сервис TRUMPF для глобальной помощи и диагностики.

Применение

• Гибка тонких листов с точными углами.
• Обработка длинных профилей с высокой размерной точностью.
• Гибкая работа с различной толщиной листа в зависимости от модели.

Оборудование / Модели

• Classic Model: стандартная конфигурация для универсальных задач гибки с QuickClamp и 4‑осевым задним упором.
• Comfort Model: расширенная конфигурация с гидравлическим зажимом, CNC‑управляемым выравниванием (crowning) и опциями для облегчённого инструмента и Safety‑Click.

Технические данные (выборка из таблицы)
Категория | TruBend 1060 Comfort | TruBend 1100 Classic | TruBend 1100 Comfort | TruBend 1150 Classic | TruBend 1150 Comfort | TruBend 1225 Classic | TruBend 1225 Comfort | TruBend 1320 Comfort
Пресс‑сила | 600 kN | 1000 kN | 1000 kN | 1500 kN | 1500 kN | 2250 kN | 2250 kN | 3200 kN
Длина гиба | 2050 mm | 3100 mm | 3100 mm | 3100 mm | 3100 mm | 4100 mm | 4100 mm | 4100 mm
Свободный проход между стойками | 1600 mm | 2700 mm | 2700 mm | 2700 mm | 2700 mm | 3700 mm | 3700 mm | 3700 mm
Полезная монтажная высота | 400 mm | 380 mm | 400 mm | 380 mm | 400 mm | 380 mm | 400 mm | 505 mm
Глубина горла | 350 mm | 410 mm | 410 mm | 410 mm | 410 mm | 410 mm | 410 mm | 410 mm
Примеры габаритов (Д×Ш×В) | 2760×1910×2500 mm | 3790×1910×2545 mm | 3790×1910×2545 mm | 3790×2035×2545 mm | 3790×2035×2545 mm | 4780×2080×2900 mm | 4780×2080×2900 mm | 4800×2320×3410 mm
Примеры массы | 5900 kg | 8350 kg | 8350 kg | 9600 kg | 9600 kg | 15000 kg | 15000 kg | 20800 kg

Дополнительная информация
Модель Comfort поддерживает облегчённые инструменты (до 30% легче) с Safety‑Click, инструменты LASERdur ZN для оцинкованных листов и более 150 типов инструментов. Программное обеспечение и подключение: совместимость с TecZone Bend, интерфейсы OPC UA и варианты интеграции для мониторинга и систем управления производством.

Характеристики / технические спецификации

• Семейство продуктов: TruBend Series 1000 (модели 1060, 1100, 1150, 1225, 1320 в конфигурациях Classic и Comfort).
• Диапазон пресс‑силы: 600 kN — 3200 kN в зависимости от модели.
• Диапазон длины гиба: 2050 mm — 4100 mm в зависимости от модели.
• Задний упор: 4‑осевой для точного позиционирования.
• Зажим инструмента: QuickClamp (Classic) или гидравлический зажим TRUMPF (Comfort).
• Функции Comfort: гидравлический зажим, CNC‑контролируемое выравнивание (crowning) и расширенные опции.
• Программное обеспечение: TecZone Bend; подключение через OPC UA для интеграции.
