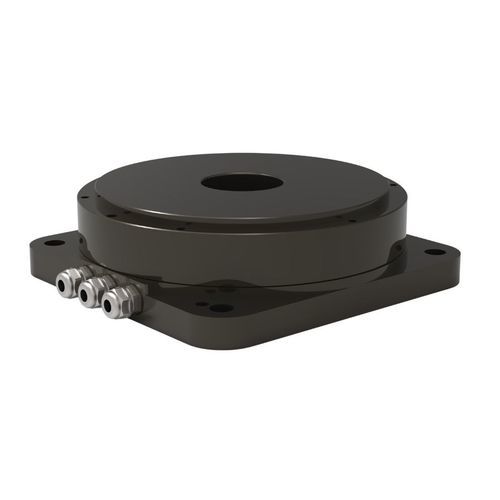

Моментный двигатель DC TDB-170-050-NH-ABLDC220 Вмодульный
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- BLDC, DC
- Напряжение
- 220 В
- Конструкция
- с полым валом, модульный, компактный, безрамный, с рамкой легкой конструкции, большого размера, сверхплоский, плоский
- Степень защиты
- IP40
- Применение
- для ротационного стола, для станка, для робототехники, для пищевой промышленности, для резального станка, для коллаборативного робота, промышленный, для упаковочной машины, для использования в медицине, для полупроводниковой промышленности, для тяжелых условий применения, для электронной промышленности, для фармацевтической промышленности, для медицинского оборудования, со встроенным энкодером, для использования в автомобиле
- Другие характеристики
- с прямым приводом, по индивидуальному заказу, низкого напряжения, с высокой инерцией, высокий крутящий момент, высокоточный, с высокой пропускной способностью, система управления, высокое разрешение, высокая мощность, точный, с низким уровнем шума, с небольшой инерцией, для регулирования движения, с сервоприводом, стандартный, с низкой вибрацией, высокоскоростной, со встроенным энкодером, со встроенным управлением
- Мощность
МАКС.: 220 W
(0,3 hp)220 W
(0,3 hp)МИН.: 220 W
(0,3 hp)- Интенсивность
МАКС.: 6 A
МИН.: 2 A
- Момент
МАКС.: 18 Nm
(13,276119 ft.lb)МИН.: 6 Nm
(4,425373 ft.lb)- Скорость вращения
МАКС.: 350 rpm
(2 199,1149 rad.min-1)МИН.: 0 rpm
(0 rad.min-1)- Диаметр
МАКС.: 170 µm
170 000 µm
(6,69 in)МИН.: 50 µm
- Рабочая температура
МАКС.: 40 °C
(104 °F)МИН.: 0 °C
(32 °F)
Описание
Введение
TDB-170-050-NH-A — низкоскоростной DC-моментный двигатель с высоким крутящим моментом, разработанный для прецизионной автоматизации и прямоприводных ЧПУ-приложений. Обеспечивает точное позиционирование, устранение ошибок передачи, высокую жесткость при низкой вибрации, что позволяет реализовывать точное индексирование и прямоприводное вращение для обработки плат, поворотных столов и систем обработки панелей.
Области применения
Ключевые особенности
Таблица характеристик
Непрерывный крутящий момент: 6 N ·m — Пиковый момент: 18 N ·m
Продолжительный ток: 2 Arms — Пиковый ток: 6 Arms
Номинальная мощность: 220 W — Константа момента: 3 N ·m/Arms
Сопротивление @25℃: 6 Ohms L-L — Индуктивность: 7.5 mH
Коэффициент противо-ЭДС @25℃: 2.7 Vrms/rad/s — Момент инерции: 0.0066 Kg ·m^2
Точность: ±15 угл. сек — Повторяемость: ±2 угл. сек
Макс. осевая нагрузка: 2000 N — Макс. моментная нагрузка: 60 N ·m
Осевое биение: 5 µm — Радиальное биение: 5 µm
Макс. скорость: 350 rpm — Масса двигателя: 3.7 Kg
Количество полюсов: 30 — Разрешение: 23 bit Biss-C
Диаметр: 170 mm — Высота: 50 mm
Характеристики / технические спецификации
TDB-170-050-NH-A — низкоскоростной DC-моментный двигатель с высоким крутящим моментом, разработанный для прецизионной автоматизации и прямоприводных ЧПУ-приложений. Обеспечивает точное позиционирование, устранение ошибок передачи, высокую жесткость при низкой вибрации, что позволяет реализовывать точное индексирование и прямоприводное вращение для обработки плат, поворотных столов и систем обработки панелей.
Области применения
- Оборудование для обработки полупроводниковых пластин (wafer)
- Прецизионные индексирующие столы и поворотные платформы
- Высокоточные прямоприводные поворотные столы
- Системы обработки LCD-панелей
Ключевые особенности
- Устраняет люфт и погрешности механической передачи
- Высокая конструктивная жесткость при низкой вибрации
- Быстрая динамическая реакция, пригодна для сервоуправления
- Низкие требования к обслуживанию благодаря конструкции прямого привода
Таблица характеристик
Непрерывный крутящий момент: 6 N ·m — Пиковый момент: 18 N ·m
Продолжительный ток: 2 Arms — Пиковый ток: 6 Arms
Номинальная мощность: 220 W — Константа момента: 3 N ·m/Arms
Сопротивление @25℃: 6 Ohms L-L — Индуктивность: 7.5 mH
Коэффициент противо-ЭДС @25℃: 2.7 Vrms/rad/s — Момент инерции: 0.0066 Kg ·m^2
Точность: ±15 угл. сек — Повторяемость: ±2 угл. сек
Макс. осевая нагрузка: 2000 N — Макс. моментная нагрузка: 60 N ·m
Осевое биение: 5 µm — Радиальное биение: 5 µm
Макс. скорость: 350 rpm — Масса двигателя: 3.7 Kg
Количество полюсов: 30 — Разрешение: 23 bit Biss-C
Диаметр: 170 mm — Высота: 50 mm
Характеристики / технические спецификации
- Модель: TDB-170-050-NH-A
- Непрерывный крутящий момент: 6 N ·m
- Пиковый момент: 18 N ·m
- Продолжительный ток: 2 Arms
- Пиковый ток: 6 Arms
- Номинальная мощность: 220 W
- Константа момента: 3 N ·m/Arms
- Сопротивление @25℃: 6 Ohms L-L
- Индуктивность: 7.5 mH
- Коэффициент противо-ЭДС @25℃: 2.7 Vrms/rad/s
- Момент инерции: 0.0066 Kg ·m^2
- Точность: ±15 угл. сек
- Повторяемость: ±2 угл. сек
- Макс. осевая нагрузка: 2000 N
- Макс. моментная нагрузка: 60 N ·m
- Осевое биение: 5 µm
- Радиальное биение: 5 µm
- Макс. скорость: 350 rpm
- Масса: 3.7 Kg
- Количество полюсов: 30
- Разрешение: 23 bit Biss-C
- Физические размеры: диаметр 170 mm, высота 50 mm
