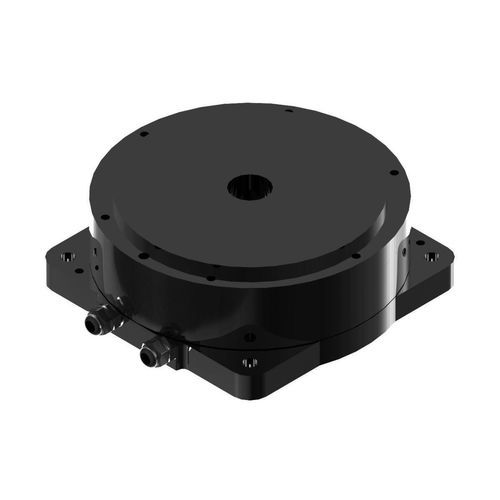

Моментный двигатель DC TDB-080-050-NH-RD-TBLDC220 Вс тормозом пост.тока
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- BLDC, DC
- Напряжение
- 220 В
- Конструкция
- с полым валом, модульный, с тормозом пост.тока, ультракомпактный, безрамный, с рамкой легкой конструкции, малый, сверхплоский, плоский
- Степень защиты
- IP40
- Применение
- для полупроводниковой промышленности, для станка, для робототехники, для тоннелепроходческой машины, для коллаборативного робота, со встроенным энкодером, для резального станка, промышленный, для ротационного стола, для пищевой промышленности, для упаковочной машины, для использования в медицине, для медицинского оборудования, для использования в автомобиле, для тяжелых условий применения, для электронной промышленности, для фармацевтической промышленности
- Другие характеристики
- по индивидуальному заказу, с прямым приводом, с низкой вибрацией, низкого напряжения, с постоянной скоростью, высокий крутящий момент, высокоточный, высокоскоростной, с высокой пропускной способностью, высокое разрешение, с высокой инерцией, точный, с сервоприводом, высокая мощность, для регулирования движения, с низким уровнем шума, с небольшой инерцией, со встроенным энкодером, со встроенным управлением
- Мощность
МАКС.: 29 W
(0,04 hp)МИН.: 29 W
(0,04 hp)30 W
(0,04 hp)- Момент
МАКС.: 2 Nm
(1,475124 ft.lb)МИН.: 0,6 Nm
(0,442537 ft.lb)- Скорость вращения
МАКС.: 450 rpm
(2 827,4334 rad.min-1)МИН.: 0 rpm
(0 rad.min-1)- Диаметр
80 mm
(3,15 in)
Описание
Введение
Ротационный мотор с прямым приводом TDB-080-050-NH-RD-T имеет компактную frameless конструкцию с наружным диаметром 80 мм и высотой 50 мм. Обеспечивает номинальный момент 0,6 N·m, пиковый момент 2 N·m и максимальную скорость 450 rpm. Оснащён энкодером RD и выполнен по сенсорной схеме sensorless (без датчиков Холла), что обеспечивает быструю динамику, минимальный люфт и высокую точность позиционирования для прецизионного автоматизированного оборудования.
Применение
Технические характеристики
Номинальный крутящий момент: 0,6 N·m
Пиковый крутящий момент: 2 N·m
Номинальный ток: 1,7 Arms
Пиковый ток: 5,9 Arms
Номинальная мощность: 29 W
Коэффициент крутящего момента: 0,35 N·m/Arms
Сопротивление @25°C: 2,8 Ohm L‑L
Индуктивность: 2 mH
Коэффициент Back‑EMF @25°C: 0,24 Vrms/rad/s
Момент инерции: 0,0018 Kg·m^2
Точность: ±50 arc sec
Повторяемость: ±2,5 arc sec
Макс. осевая нагрузка: 50 N
Макс. моментная нагрузка: 1 N·m
Осевой биение: 5 µm
Радиальное биение: 5 µm
Макс. скорость: 450 rpm
Масса: 1,2 Kg
Число полюсов: 22
Разрешающая способность: 500000 counts/rev
Диаметр: 80 mm
Высота: 50 mm
Технические особенности
Ротационный мотор с прямым приводом TDB-080-050-NH-RD-T имеет компактную frameless конструкцию с наружным диаметром 80 мм и высотой 50 мм. Обеспечивает номинальный момент 0,6 N·m, пиковый момент 2 N·m и максимальную скорость 450 rpm. Оснащён энкодером RD и выполнен по сенсорной схеме sensorless (без датчиков Холла), что обеспечивает быструю динамику, минимальный люфт и высокую точность позиционирования для прецизионного автоматизированного оборудования.
Применение
- Автоматизированные поворотные столы и индексаторы
- Системы точной инспекции и метрологии
- Оборудование для обработки и транспортировки полупроводников
- Высококлассные медицинские и лабораторные приборы
Технические характеристики
Номинальный крутящий момент: 0,6 N·m
Пиковый крутящий момент: 2 N·m
Номинальный ток: 1,7 Arms
Пиковый ток: 5,9 Arms
Номинальная мощность: 29 W
Коэффициент крутящего момента: 0,35 N·m/Arms
Сопротивление @25°C: 2,8 Ohm L‑L
Индуктивность: 2 mH
Коэффициент Back‑EMF @25°C: 0,24 Vrms/rad/s
Момент инерции: 0,0018 Kg·m^2
Точность: ±50 arc sec
Повторяемость: ±2,5 arc sec
Макс. осевая нагрузка: 50 N
Макс. моментная нагрузка: 1 N·m
Осевой биение: 5 µm
Радиальное биение: 5 µm
Макс. скорость: 450 rpm
Масса: 1,2 Kg
Число полюсов: 22
Разрешающая способность: 500000 counts/rev
Диаметр: 80 mm
Высота: 50 mm
Технические особенности
- Модель: TDB-080-050-NH-RD-T
- Frameless конструкция прямого привода
- Энкодер RD, разрешение 500000 counts/rev
- Sensorless схема (без датчиков Холла)
- Высокая точность позиционирования и хорошая повторяемость
- Компактные габариты для интеграции в прецизионные узлы
- Число полюсов: 22; Момент инерции: 0,0018 Kg·m^2
