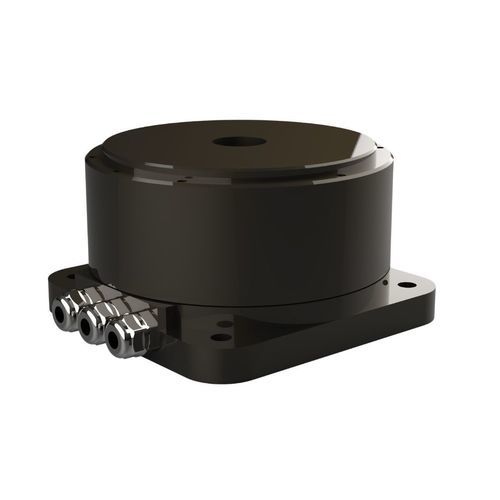

Бесщеточный моментный двигатель TDB-112-065-NH-ADC220 Вмодульный
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- бесщеточный, DC
- Напряжение
- 220 В
- Конструкция
- с полым валом, модульный, ультракомпактный, безрамный, с рамкой легкой конструкции, малый, сверхплоский, плоский
- Степень защиты
- IP40
- Применение
- для тяжелых условий применения, для станка, для робототехники, для коллаборативного робота, для медицинского оборудования, промышленный, для ротационного стола, для упаковочной машины, для резального станка, для использования в медицине, для полупроводниковой промышленности, для фармацевтической промышленности, со встроенным энкодером
- Другие характеристики
- с прямым приводом, по индивидуальному заказу, для регулирования движения, со встроенным управлением, с высокой инерцией, низкого напряжения, стандартный, с постоянной скоростью, высокий крутящий момент, высокоточный, высокая мощность, с высокой пропускной способностью, высокое разрешение, с сервоприводом, с низкой вибрацией, точный, со встроенным энкодером, высокоскоростной, система управления, с низким уровнем шума, с небольшой инерцией
- Мощность
МАКС.: 110 W
(0,15 hp)110 W
(0,15 hp)МИН.: 110 W
(0,15 hp)- Интенсивность
МАКС.: 7,5 A
МИН.: 2,5 A
- Момент
МАКС.: 9 Nm
(6,638059 ft.lb)МИН.: 3 Nm
(2,212686 ft.lb)- Скорость вращения
МАКС.: 350 rpm
(2 199,1149 rad.min-1)МИН.: 0 rpm
(0 rad.min-1)- Диаметр
МАКС.: 112 mm
(4,41 in)112 mm
(4,41 in)МИН.: 112 mm
(4,41 in)- Рабочая температура
МАКС.: 40 °C
(104 °F)МИН.: 0 °C
(32 °F)
Описание
Описание
Прямоприводной двигатель TDB-112-065-NH-A состоит из четырех основных элементов: статора, ротора, подшипников и энкодера. Диаметр 112 мм, высота 65 мм, масса 2,8 кг. Обеспечивает непрерывный момент 3 Н·м и пиковый момент до 9 Н·м. Номинальная мощность 110 Вт, непрерывный ток 2,5 Arms, пиковый ток 7,5 Arms. Преимущества для промышленных применений: высокая динамическая производительность, точная обратная связь по положению, оптимальное управление скоростью, ультракомпактная конструкция, высокий MTBF и сниженные требования к обслуживанию.
Особенности
Таблица характеристик
Непрерывный момент | 3 N ·m | Пиковый момент | 9 N ·m
Непрерывный ток | 2.5 Arms | Пиковый ток | 7.5 Arms
Номинальная мощность | 110 W | Постоянная момента | 1.2 N ·m/Arms
Сопротивление @25℃ | 2.2 Ohms L-L | Индуктивность | 1.8 mH
Постоянная противо-ЭДС @25℃ | 1 Vrms/rad/s | Момент инерции | 0.002 Kg ·m^2
Точность | ±25 Arc sec | Повторяемость | ±2 Arc sec
Макс. осевая нагрузка | 2000 N | Макс. моментная нагрузка | 40 N ·m
Осевой биение | 5 um | Радиальное биение | 5 um
Макс. скорость | 350 Rpm | Масса двигателя | 2.8 Kg
Число полюсов | 28 | Разрешение | 26Bit BiSS-C
Диаметр | 112 mm | Высота | 65 mm
Характеристики / технические спецификации
Прямоприводной двигатель TDB-112-065-NH-A состоит из четырех основных элементов: статора, ротора, подшипников и энкодера. Диаметр 112 мм, высота 65 мм, масса 2,8 кг. Обеспечивает непрерывный момент 3 Н·м и пиковый момент до 9 Н·м. Номинальная мощность 110 Вт, непрерывный ток 2,5 Arms, пиковый ток 7,5 Arms. Преимущества для промышленных применений: высокая динамическая производительность, точная обратная связь по положению, оптимальное управление скоростью, ультракомпактная конструкция, высокий MTBF и сниженные требования к обслуживанию.
Особенности
- Высокая динамическая производительность
- Высокая точность позиционирования
- Оптимальное управление скоростью
- Ультракомпактная конструкция
- Отличный MTBF (mean time between failures)
- Сниженные требования к обслуживанию
Таблица характеристик
Непрерывный момент | 3 N ·m | Пиковый момент | 9 N ·m
Непрерывный ток | 2.5 Arms | Пиковый ток | 7.5 Arms
Номинальная мощность | 110 W | Постоянная момента | 1.2 N ·m/Arms
Сопротивление @25℃ | 2.2 Ohms L-L | Индуктивность | 1.8 mH
Постоянная противо-ЭДС @25℃ | 1 Vrms/rad/s | Момент инерции | 0.002 Kg ·m^2
Точность | ±25 Arc sec | Повторяемость | ±2 Arc sec
Макс. осевая нагрузка | 2000 N | Макс. моментная нагрузка | 40 N ·m
Осевой биение | 5 um | Радиальное биение | 5 um
Макс. скорость | 350 Rpm | Масса двигателя | 2.8 Kg
Число полюсов | 28 | Разрешение | 26Bit BiSS-C
Диаметр | 112 mm | Высота | 65 mm
Характеристики / технические спецификации
- Модель: TDB-112-065-NH-A
- Диаметр: 112 mm
- Высота: 65 mm
- Масса: 2.8 Kg
- Непрерывный момент: 3 Н·м
- Пиковый момент: 9 Н·м
- Номинальная мощность: 110 Вт
- Непрерывный ток: 2.5 Arms
- Пиковый ток: 7.5 Arms
- Постоянная момента: 1.2 N ·m/Arms
- Сопротивление @25℃: 2.2 Ohms L-L
- Индуктивность: 1.8 mH
- Постоянная противо-ЭДС @25℃: 1 Vrms/rad/s
- Момент инерции: 0.002 Kg·m^2
- Точность: ±25 Arc sec
- Повторяемость: ±2 Arc sec
- Макс. осевая нагрузка: 2000 N
- Макс. моментная нагрузка: 40 N·m
- Осевой биение: 5 um
- Радиальное биение: 5 um
- Макс. скорость: 350 Rpm
- Число полюсов: 28
- Разрешение энкодера: 26Bit BiSS-C
