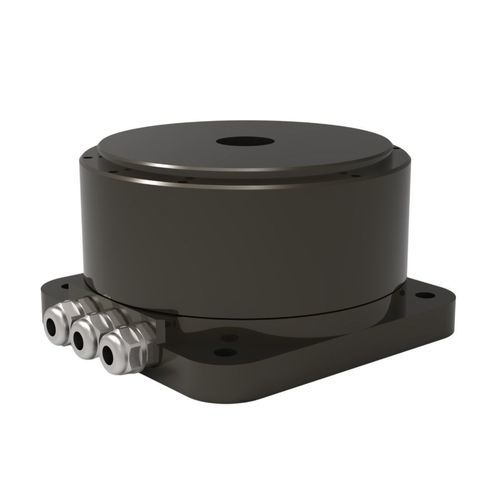

Бесщеточный моментный двигатель TDB-170-095-NH-ADC220 Вс тормозом
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- бесщеточный, DC
- Напряжение
- 220 В
- Конструкция
- модульный, с тормозом, компактный, безрамный, с рамкой легкой конструкции, малый, большого размера, сверхплоский, плоский
- Степень защиты
- IP40
- Количество полюсов
- 30 полюсов
- Применение
- для робототехники, для станка, для коллаборативного робота, промышленный, для медицинского оборудования, для ротационного стола, для упаковочной машины, для использования в медицине, для использования в автомобиле, для полупроводниковой промышленности, для тяжелых условий применения, для фармацевтической промышленности, со встроенным энкодером
- Другие характеристики
- высокоточный, с прямым приводом, по индивидуальному заказу, с высокой инерцией, высокий крутящий момент, с высокой пропускной способностью, высокое разрешение, точный, с низким уровнем шума, со встроенным управлением, с небольшой инерцией, со встроенным энкодером, с сервоприводом, высокоскоростной, с низкой вибрацией, для регулирования движения
- Мощность
МАКС.: 398 W
(0,54 hp)МИН.: 398 W
(0,54 hp)400 W
(0,54 hp)- Интенсивность
МАКС.: 7,5 A
МИН.: 2,5 A
- Момент
МАКС.: 65 Nm
(47,94154 ft.lb)МИН.: 20 Nm
(14,751243 ft.lb)- Скорость вращения
МАКС.: 190 rpm
(1 193,8052 rad.min-1)МИН.: 0 rpm
(0 rad.min-1)- Диаметр
МАКС.: 170 µm
МИН.: 95 µm
170 000 µm
(6,69 in)- Рабочая температура
МАКС.: 40 °C
(104 °F)МИН.: 0 °C
(32 °F)
Описание
Введение
TDB-170-095-NH-A — прямоприводной моментный двигатель с внешним ротором; такая конструкция обеспечивает повышенный момент инерции и увеличенный радиус выхода. Двигатель оснащён датчиками Холла для упрощённого запуска и широкой совместимости с приводами. Наличие инкрементального энкодера обеспечивает интеграцию с большинством сервосистем. Точность позиционирования ±20 угловых секунд, повторяемость ±1,5 угловой секунды, что соответствует требованиям прецизионной обработки и контроля. Типовые области применения: поворотные столы ЧПУ, полупроводниковое оборудование, робототехнические сочленения и системы прецизионной инспекции.
Характеристики (таблица)
Показатель | Ед. изм. | Показатель | Ед. изм.
Номинальный момент: 20 Н·м | Пиковый момент: 65 Н·м
Номинальный ток: 2,5 Arms | Пиковый ток: 7,5 Arms
Номинальная мощность: 398 W | Коэффициент момента: 8,7 Н·м/Arms
Сопротивление @25℃ (L-L): 10 Ohms | Индуктивность: 17,4 mH
Постоянная противо-ЭДС @25℃: 7,1 Vrms/rad/s | Момент инерции: 0,02 кг·м²
Точность: ±15 угл. сек | Повторяемость: ±2 угл. сек
Макс. осевая нагрузка: 4000 N | Макс. моментная нагрузка: 200 N·m
Осевое биение: 5 µm | Радиальное биение: 5 µm
Макс. скорость: 190 rpm | Масса двигателя: 11.7 Kg
Число полюсов: 30 | Разрешение: 23bit Biss-C
Диаметр: 170 mm | Высота: 95 mm
Особенности / Технические спецификации
TDB-170-095-NH-A — прямоприводной моментный двигатель с внешним ротором; такая конструкция обеспечивает повышенный момент инерции и увеличенный радиус выхода. Двигатель оснащён датчиками Холла для упрощённого запуска и широкой совместимости с приводами. Наличие инкрементального энкодера обеспечивает интеграцию с большинством сервосистем. Точность позиционирования ±20 угловых секунд, повторяемость ±1,5 угловой секунды, что соответствует требованиям прецизионной обработки и контроля. Типовые области применения: поворотные столы ЧПУ, полупроводниковое оборудование, робототехнические сочленения и системы прецизионной инспекции.
Характеристики (таблица)
Показатель | Ед. изм. | Показатель | Ед. изм.
Номинальный момент: 20 Н·м | Пиковый момент: 65 Н·м
Номинальный ток: 2,5 Arms | Пиковый ток: 7,5 Arms
Номинальная мощность: 398 W | Коэффициент момента: 8,7 Н·м/Arms
Сопротивление @25℃ (L-L): 10 Ohms | Индуктивность: 17,4 mH
Постоянная противо-ЭДС @25℃: 7,1 Vrms/rad/s | Момент инерции: 0,02 кг·м²
Точность: ±15 угл. сек | Повторяемость: ±2 угл. сек
Макс. осевая нагрузка: 4000 N | Макс. моментная нагрузка: 200 N·m
Осевое биение: 5 µm | Радиальное биение: 5 µm
Макс. скорость: 190 rpm | Масса двигателя: 11.7 Kg
Число полюсов: 30 | Разрешение: 23bit Biss-C
Диаметр: 170 mm | Высота: 95 mm
Особенности / Технические спецификации
- Модель: TDB-170-095-NH-A
- Конструкция: внешний ротор
- Датчики: встроенные датчики Холла
- Энкодер: инкрементальный энкодер, совместимый с большинством сервосистем (23bit Biss-C)
- Типичные области применения: поворотные столы ЧПУ, полупроводниковое оборудование, робототехнические сочленения, прецизионная инспекция
- Номинальный момент: 20 Н·м
- Пиковый момент: 65 Н·м
- Номинальный ток: 2,5 Arms
- Пиковый ток: 7,5 Arms
- Номинальная мощность: 398 W
- Коэффициент крутящего момента: 8,7 Н·м/Arms
- Сопротивление @25℃ (L-L): 10 Ohms
- Индуктивность: 17,4 mH
- Постоянная противо-ЭДС @25℃: 7,1 Vrms/rad/s
- Момент инерции: 0,02 кг·м²
- Точность позиционирования (введение): ±20 угл. сек.; таблица: ±15 угл. сек.
- Повторяемость (введение): ±1,5 угл. сек.; таблица: ±2 угл. сек.
- Макс. осевая нагрузка: 4000 N
- Макс. моментная нагрузка: 200 N·m
- Осевое биение: 5 µm
- Радиальное биение: 5 µm
- Макс. скорость: 190 rpm
- Масса: 11.7 Kg
- Число полюсов: 30
- Разрешение энкодера: 23bit Biss-C
- Диаметр: 170 mm
- Высота: 95 mm
