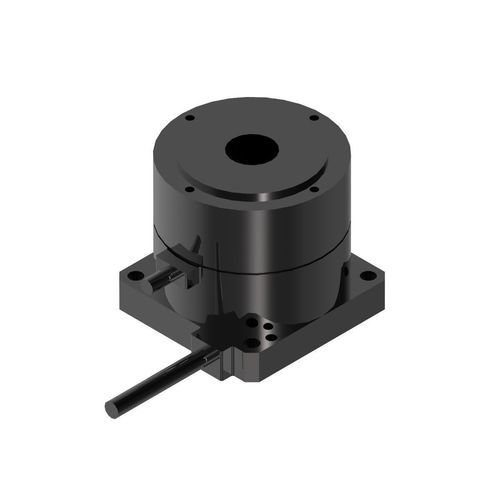

Бесщеточный моментный двигатель TDB-040-038-NH-AYс постоянным током220 Вмодульный
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- бесщеточный, с постоянным током
- Напряжение
- 220 В
- Конструкция
- модульный, компактный, безрамный
- Степень защиты
- IP40
- Применение
- для станка, для робототехники, для коллаборативного робота, промышленный, для резального станка, для ротационного стола, для медицинского оборудования, для упаковочной машины, для использования в медицине, со встроенным энкодером, для полупроводниковой промышленности, для тяжелых условий применения, для электронной промышленности, для использования в автомобиле, для фармацевтической промышленности
- Другие характеристики
- по индивидуальному заказу, с прямым приводом, низкого напряжения, с постоянной скоростью, с небольшой инерцией, высокий крутящий момент, высокая мощность, с высокой инерцией, со встроенным энкодером, высокоточный, с высокой пропускной способностью, высокоскоростной, для регулирования движения, с низкой вибрацией, низкая скорость, с волновой передачей, стандартный, высокое разрешение, точный, полубыстрый, с низким уровнем шума, с сервоприводом
- Мощность
МАКС.: 7 W
(0,01 hp)10 W
(0,01 hp)МИН.: 7 W
(0,01 hp)- Интенсивность
МАКС.: 1,9 A
МИН.: 0,63 A
- Момент
МАКС.: 0,39 Nm
(0,287649 ft.lb)МИН.: 0,13 Nm
(0,095883 ft.lb)- Скорость вращения
МАКС.: 500 rpm
(3 141,5927 rad.min-1)МИН.: 0 rpm
(0 rad.min-1)- Диаметр
40 mm
(1,57 in)- Рабочая температура
МАКС.: 40 °C
(104 °F)МИН.: 0 °C
(32 °F)
Описание
Введение
Моментный двигатель с прямым приводом (DD) TDB-040-038-NH-AY имеет компактную конструкцию, высокую точность и быстрый отклик, что делает его пригодным для высокоточного позиционирования и приложений с прямым приводом. Небольшие габариты и технические характеристики делают его подходящим для полупроводникового оборудования, прецизионных столов и автоматизированных систем.
Особенности
Performance | Единица измерения | Performance | Единица измерения
Непрерывный момент: 0.13 Н·м | | Пиковый момент: 0.39 Н·м |
Непрерывный ток: 0.63 Arms | | Пиковый ток: 1.9 Arms |
Номинальная мощность: 7 W | | Постоянная момента: 0.21 Н·м/А (RMS) |
Сопротивление@25℃: 7.5 Ohms L-L | | Индуктивность: 1.5 mH |
Постоянная противо-ЭДС@25℃: 0.123 Vrms/rad/s | | Момент инерции: 5x10^-6 кг·м² |
Точность: ±40 угл. сек | | Повторяемость: ±2.5 угл. сек |
Макс. осевая нагрузка: 20 N | | Макс. моментная нагрузка: 0.4 Н·м |
Осевая биение: 5 µm | | Радиальное биение: 5 µm |
Макс. скорость: 500 rpm | | Масса двигателя: 0.075 Kg |
Число полюсов: 22 | | Разрешение: 819200 импульсов/об |
Диаметр: 40 mm | | Высота: 38.5 mm |
Основано на цифровых энкодерах; стандартные ограничения конечного хода. Соответствующие параметры и спецификации могут быть изменены без предварительного уведомления.
Для опциональных уровней дребезга контактов измерения выполняются при постоянной нагрузке и постоянной температуре.
Характеристики / технические спецификации
Моментный двигатель с прямым приводом (DD) TDB-040-038-NH-AY имеет компактную конструкцию, высокую точность и быстрый отклик, что делает его пригодным для высокоточного позиционирования и приложений с прямым приводом. Небольшие габариты и технические характеристики делают его подходящим для полупроводникового оборудования, прецизионных столов и автоматизированных систем.
Особенности
Performance | Единица измерения | Performance | Единица измерения
Непрерывный момент: 0.13 Н·м | | Пиковый момент: 0.39 Н·м |
Непрерывный ток: 0.63 Arms | | Пиковый ток: 1.9 Arms |
Номинальная мощность: 7 W | | Постоянная момента: 0.21 Н·м/А (RMS) |
Сопротивление@25℃: 7.5 Ohms L-L | | Индуктивность: 1.5 mH |
Постоянная противо-ЭДС@25℃: 0.123 Vrms/rad/s | | Момент инерции: 5x10^-6 кг·м² |
Точность: ±40 угл. сек | | Повторяемость: ±2.5 угл. сек |
Макс. осевая нагрузка: 20 N | | Макс. моментная нагрузка: 0.4 Н·м |
Осевая биение: 5 µm | | Радиальное биение: 5 µm |
Макс. скорость: 500 rpm | | Масса двигателя: 0.075 Kg |
Число полюсов: 22 | | Разрешение: 819200 импульсов/об |
Диаметр: 40 mm | | Высота: 38.5 mm |
Основано на цифровых энкодерах; стандартные ограничения конечного хода. Соответствующие параметры и спецификации могут быть изменены без предварительного уведомления.
Для опциональных уровней дребезга контактов измерения выполняются при постоянной нагрузке и постоянной температуре.
Характеристики / технические спецификации
- Модель: TDB-040-038-NH-AY
- Непрерывный момент: 0.13 Н·м
- Пиковый момент: 0.39 Н·м
- Непрерывный ток: 0.63 Arms
- Пиковый ток: 1.9 Arms
- Номинальная мощность: 7 W
- Постоянная момента: 0.21 Н·м/А (RMS)
- Сопротивление @25℃: 7.5 Ohms L-L
- Индуктивность: 1.5 mH
- Постоянная противо-ЭДС @25℃: 0.123 Vrms/rad/s
- Момент инерции: 5x10^-6 кг·м²
- Точность: ±40 угл. сек
- Повторяемость: ±2.5 угл. сек
- Макс. осевая нагрузка: 20 N
- Макс. моментная нагрузка: 0.4 Н·м
- Осевая биение: 5 µm
- Радиальное биение: 5 µm
- Максимальная скорость: 500 rpm
- Масса: 0.075 Kg
- Число полюсов: 22
- Разрешение: 819200 импульсов/об
- Диаметр: 40 mm
- Высота: 38.5 mm
