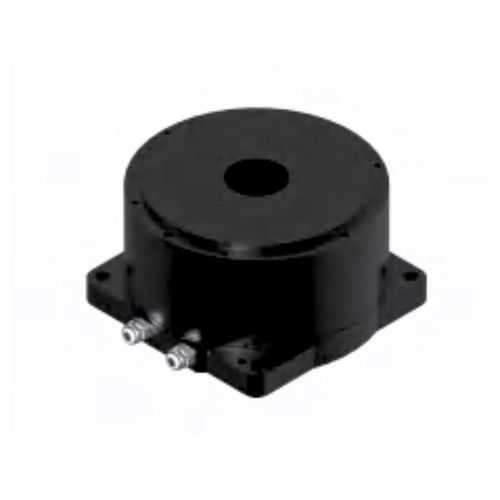

Бесщеточный моментный двигатель TDB-170-125-NH-BDC220 Вс внешним ротором
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- бесщеточный, DC
- Напряжение
- 220 В
- Степень защиты
- IP40
- Применение
- для станка, для робототехники, для коллаборативного робота, для медицинского оборудования, промышленный, для резального станка, для ротационного стола, для упаковочной машины, для использования в медицине, для фармацевтической промышленности, для использования в автомобиле, для полупроводниковой промышленности, для тяжелых условий применения, для венецианской шторы, для электронной промышленности, для пищевой промышленности, со встроенным энкодером
- Другие характеристики
- низкого напряжения, с прямым приводом, по индивидуальному заказу, с постоянной скоростью, для регулирования движения, высокий крутящий момент, высокая мощность, стандартный, высокоточный, с небольшой инерцией, с высокой пропускной способностью, низкая скорость, высокое разрешение, точный, с низким уровнем шума, полубыстрый, с сервоприводом, с высокой инерцией, высокоскоростной, с низкой вибрацией, со встроенным энкодером, с регулятором скорости
- Мощность
МАКС.: 220 W
(0,3 hp)МИН.: 220 W
(0,3 hp)630 W
(0,86 hp)- Интенсивность
МАКС.: 7,5 A
МИН.: 2,5 A
- Момент
МАКС.: 60 Nm
(44,253729 ft.lb)МИН.: 18 Nm
(13,276119 ft.lb)- Скорость вращения
150 rpm
(942,4778 rad.min-1)- Диаметр
170 mm
(6,69 in)- Рабочая температура
МАКС.: 40 °C
(104 °F)МИН.: 0 °C
(32 °F)
Описание
Введение
DD-мотор крутящего момента TDB-170-125-NH-B с прямым приводом сочетает внешнюю конструкцию ротора и стабильные характеристики управления, что делает его подходящим для CNC-поворотных столов, полупроводникового оборудования, роботизированных шарниров, систем точной инспекции и других промышленных приложений. Конструкция с внешним ротором обеспечивает более высокий момент инерции и больший радиус вывода момента, обеспечивая высокую динамическую реакцию при больших нагрузках. Модель разработана для приводных решений, которые могут запускаться без датчиков Холла, и совместима с большинством промышленных сервоприводов для простой ввода в эксплуатацию.
Области применения
Технические характеристики
Параметр | Ед. | Параметр | Ед.
Непрерывный крутящий момент: 40 N·m | Пиковый крутящий момент: 125 N·m
Непрерывный ток: 2.5 Arms | Пиковый ток: 7.5 Arms
Номинальная мощность: 629 W | Константа крутящего момента: 16.7 N·m/Arms
Сопротивление @25℃: 13.4 Ohms L-L | Индуктивность: 32 mH
Константа Back-EMF @25℃: 13.6 Vrms/rad/s | Момент инерции: 0.025 kg·m^2
Точность: ±15 arc sec | Повторяемость: ±2 arc sec
Макс. осевая нагрузка: 4000 N | Макс. моментная нагрузка: 200 N·m
Осевая биение: 5 µm | Радиальное биение: 5 µm
Макс. скорость: 150 rpm | Масса мотора: 14.5 kg
Число полюсов: 30 | Разрешение: 23 Bit BiSS-C
Диаметр: 170 mm | Высота: 125 mm
Особенности / технические спецификации
DD-мотор крутящего момента TDB-170-125-NH-B с прямым приводом сочетает внешнюю конструкцию ротора и стабильные характеристики управления, что делает его подходящим для CNC-поворотных столов, полупроводникового оборудования, роботизированных шарниров, систем точной инспекции и других промышленных приложений. Конструкция с внешним ротором обеспечивает более высокий момент инерции и больший радиус вывода момента, обеспечивая высокую динамическую реакцию при больших нагрузках. Модель разработана для приводных решений, которые могут запускаться без датчиков Холла, и совместима с большинством промышленных сервоприводов для простой ввода в эксплуатацию.
Области применения
- CNC поворотные столы
- Полупроводниковое оборудование
- Роботизированные шарниры
- Системы точной инспекции
- Высокодинамичные высоконагруженные применения
Технические характеристики
Параметр | Ед. | Параметр | Ед.
Непрерывный крутящий момент: 40 N·m | Пиковый крутящий момент: 125 N·m
Непрерывный ток: 2.5 Arms | Пиковый ток: 7.5 Arms
Номинальная мощность: 629 W | Константа крутящего момента: 16.7 N·m/Arms
Сопротивление @25℃: 13.4 Ohms L-L | Индуктивность: 32 mH
Константа Back-EMF @25℃: 13.6 Vrms/rad/s | Момент инерции: 0.025 kg·m^2
Точность: ±15 arc sec | Повторяемость: ±2 arc sec
Макс. осевая нагрузка: 4000 N | Макс. моментная нагрузка: 200 N·m
Осевая биение: 5 µm | Радиальное биение: 5 µm
Макс. скорость: 150 rpm | Масса мотора: 14.5 kg
Число полюсов: 30 | Разрешение: 23 Bit BiSS-C
Диаметр: 170 mm | Высота: 125 mm
Особенности / технические спецификации
- Модель: TDB-170-125-NH-B
- Тип: DD-мотор крутящего момента, внешний ротор
- Непрерывный крутящий момент: 40 N·m
- Пиковый крутящий момент: 125 N·m
- Непрерывный ток: 2.5 Arms
- Пиковый ток: 7.5 Arms
- Номинальная мощность: 629 W
- Константа крутящего момента: 16.7 N·m/Arms
- Сопротивление @25℃: 13.4 Ohms L-L
- Индуктивность: 32 mH
- Константа Back-EMF @25℃: 13.6 Vrms/rad/s
- Момент инерции: 0.025 kg·m^2
- Точность: ±15 arc sec
- Повторяемость: ±2 arc sec
- Макс. осевая нагрузка: 4000 N
- Макс. моментная нагрузка: 200 N·m
- Осевая биение: 5 µm
- Радиальное биение: 5 µm
- Макс. скорость: 150 rpm
- Масса: 14.5 kg
- Число полюсов: 30
- Разрешение: 23 Bit BiSS-C
- Диаметр: 170 mm
- Высота: 125 mm
