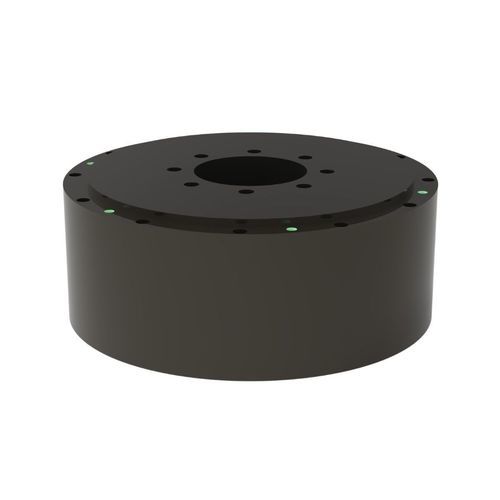

Бесщеточный моментный двигатель TDB-263-113-NH-ADCсинхронный220 В
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- синхронный, бесщеточный, DC
- Напряжение
- 220 В
- Конструкция
- модульный, с полым валом, с тормозом, компактный, безрамный, с рамкой легкой конструкции, малый, большого размера, сверхплоский, плоский
- Степень защиты
- IP40
- Применение
- для упаковочной машины, для станка, для робототехники, со встроенным энкодером, для коллаборативного робота, промышленный, для ротационного стола, для использования в медицине, для медицинского оборудования, для полупроводниковой промышленности, для тяжелых условий применения, для электронной промышленности, для использования в автомобиле, для резального станка, для фармацевтической промышленности
- Другие характеристики
- по индивидуальному заказу, с прямым приводом, низкого напряжения, с постоянной скоростью, высокий крутящий момент, высокоточный, высокоскоростной, высокая мощность, с протоколом CANopen, с высокой пропускной способностью, низкая скорость, со встроенным энкодером, для регулирования движения, с небольшой инерцией, с высокой инерцией, с сервоприводом, высокое разрешение, с низкой вибрацией, со встроенным управлением, система управления, точный, стандартный, с низким уровнем шума
- Мощность
1,49 kW
(2,03 hp)- Интенсивность
МАКС.: 14,2 A
МИН.: 7,1 A
- Момент
МАКС.: 190 Nm
(140,136808 ft.lb)МИН.: 95 Nm
(70,068404 ft.lb)- Скорость вращения
МАКС.: 150 rpm
(942,4778 rad.min-1)МИН.: 0 rpm
(0 rad.min-1)- Диаметр
263 mm
(10,35 in)
Описание
Введение
TDB-263-113-NH-A — крупногабаритный моментный двигатель прямого привода, предназначенный для тяжёлой автоматизации и прецизионного производства. Конструкция с внешним ротором, отсутствие датчиков Холла и высокоразрешающий инкрементный энкодер обеспечивают точное позиционирование, высокую передачу крутящего момента и надёжную непрерывную работу в портальных системах, поворотных столах и прямых приводных осях.
Преимущества
Технические характеристики
TDB-263-113-NH-A — крупногабаритный моментный двигатель прямого привода, предназначенный для тяжёлой автоматизации и прецизионного производства. Конструкция с внешним ротором, отсутствие датчиков Холла и высокоразрешающий инкрементный энкодер обеспечивают точное позиционирование, высокую передачу крутящего момента и надёжную непрерывную работу в портальных системах, поворотных столах и прямых приводных осях.
Преимущества
- Более высокая точность позиционирования по сравнению с традиционными сервомоторами
- Высокие непрерывный и пиковый крутящие моменты для прямого привода
- Повышенная эффективность и сокращение механических элементов передачи
- Упрощённое обслуживание благодаря конструкции прямого привода
- Компактный осевой профиль для ограниченных монтажных пространств
Технические характеристики
- Модель: TDB-263-113-NH-A
- Непрерывный момент: 95 N·m
- Пиковый момент: 190 N·m
- Непрерывный ток: 7.1 Arms
- Пиковый ток: 14.2 Arms
- Номинальная мощность: 1493 W
- Постоянная момента: 13.4 N·m/Arms
- Сопротивление @25℃: 3.4 Ohms L-L
- Индуктивность: 10.8 mH
- Постоянная противо-ЭДС @25℃: 10.9 Vrms/rad/s
- Момент инерции: 0.13 kg·m^2
- Точность: ±15 arc sec
- Повторяемость: ±2 arc sec
- Макс. осевая нагрузка: 4000 N
- Макс. моментная нагрузка: 400 N·m
- Осевое биение: 8 µm
- Радиальное биение: 8 µm
- Макс. скорость: 150 rpm
- Масса: 23.8 kg
- Число полюсов: 40
- Разрешение: 23 Bit Biss-C
- Диаметр: 263 mm
- Высота: 113 mm
