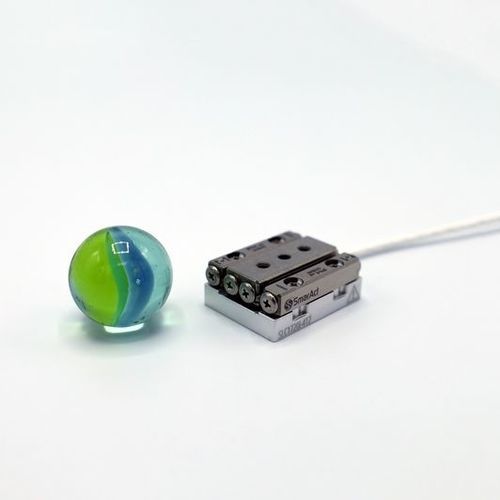

Линейная мини-пластина нанопозиционирования SLC-1720

пьезоэлектрическая1 осьс закрытым контуром

SLC-1720 - самая маленькая линейная ступень нанометровой точности в серии SLC-17 компании SmarAct. При размерах 22 x 17 x 8,5 мм это самый маленький в мире пьезокаскад с замкнутым контуром с нанометровым разрешением и макроскопическим диапазоном перемещения. Обратите внимание, что в загружаемых документах для этого линейного пьезокаскада указаны размеры и технические характеристики модели 1720 для атмосферных или высоковольтных условий, оснащенной датчиком положения S. Для получения технических чертежей и подробных спецификаций других вариантов, таких как этапы, совместимые со сверхвысоким напряжением, этапы с большей силой блокировки или другими вариантами датчиков, пожалуйста, свяжитесь с нашим отделом продаж. Механический Диапазон сканирования [мкм] - > 1,3 Усилие блокировки [Н] - ≥ 3,5 Макс. Нормальное усилие [Н] - 10 Макс. Усилие подъема [Н] - > 1,5 Размеры [мм] - 22 x 17 x 8,5 Вес [г] - 13 Открытый контур Разрешение в открытом контуре MCS2 [нм] - < 1 Разрешение в открытом состоянии (H)CU [нм] - < 50 Опции Варианты материалов - Стандартное алюминиевое основание; стальное основание (-ST); титановое основание (-TI); черное анодированное покрытие (-BK) Механические опции - U-образное основание для большей механической прочности (-W) увеличивает ширину до 23 мм; увеличенный срок службы (-Z) Опции производительности - Повышенное усилие блокировки (-D): +1.5 N Криогенная опция - Да (только открытый контур)
