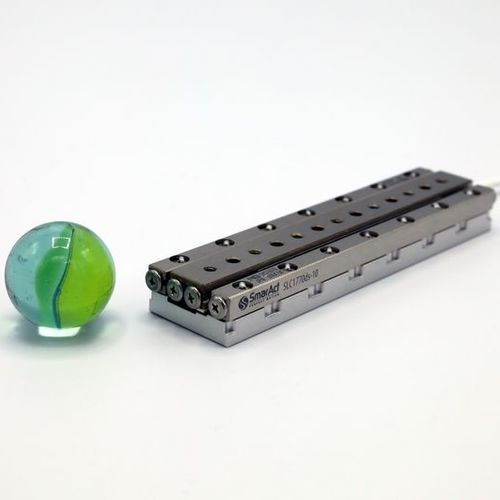

SLC-1770 - это второй по величине позиционирующий каскад серии SLC-17. Он обеспечивает диапазон перемещения 46 мм при компактных размерах 70 x 17 x 8,5 мм.
Обратите внимание, что в загружаемых документах для этого линейного пьезокаскада указаны размеры и технические характеристики SLC-1770 для атмосферной или высоковольтной среды, оснащенного S-образным датчиком положения. Для получения технических чертежей и подробных спецификаций других вариантов, таких как этапы, совместимые со сверхвысоким напряжением, этапы с большей силой блокировки или другими вариантами датчиков, пожалуйста, свяжитесь с нашим отделом продаж.
Механический
Усилие блокировки [Н]≥ 3,5
Макс. Нормальная сила [Н]30
Макс. Усилие подъема [Н]> 1,5
Размеры [мм]70 x 17 x 8,5
Вес [г]45
Открытый контур
Разрешение [нм]< 1
Опции
Варианты материалов
Алюминиевое основание в стандартной комплектации; стальное основание (-ST); титановое основание (-TI); черное анодированное покрытие (-BK)
Механические опции
U-образное основание для повышения механической прочности (-W) увеличивает ширину до 23 мм; увеличенный срок службы (-Z)
Параметры производительности
Повышенная блокирующая сила (-D): +1.5 N
Криогенная опция Да
---
