Линейная мини-пластина нанопозиционирования SLC-1730
пьезоэлектрическаяс закрытым контуромсверхточная

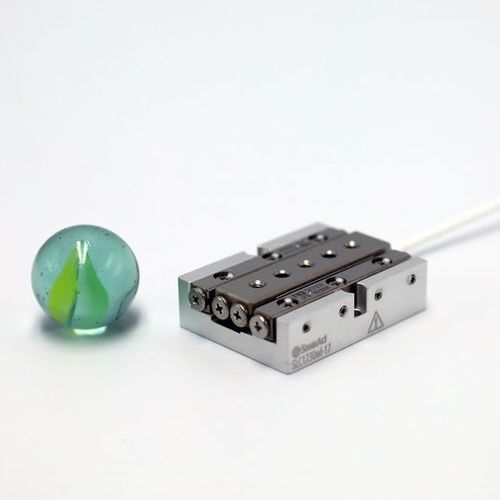

Линейная мини-пластина нанопозиционирования - SLC-1730 - SmarAct GmbH - пьезоэлектрическая / с закрытым контуром / сверхточная
Линейная мини-пластина нанопозиционирования - SLC-1730 - SmarAct GmbH - пьезоэлектрическая / с закрытым контуром / сверхточная
Линейная мини-пластина нанопозиционирования - SLC-1730 - SmarAct GmbH - пьезоэлектрическая / с закрытым контуром / сверхточная - изображение - 2
Линейная мини-пластина нанопозиционирования - SLC-1730 - SmarAct GmbH - пьезоэлектрическая / с закрытым контуром / сверхточная - изображение - 3
Добавить в папку «Избранное»
Добавить к сравнению

fo_shop_gate_exact_title

Характеристики

Направление
линейная
Другие характеристики
алюминий, сверхточная, с закрытым контуром, с открытым контуром
Ход

21 mm
(0,827 in)

Скорость

20 mm/s

Повторяемость

40 nm, 200 nm

Описание

Линейная ступень SLC-1730 с размерами 30 x 17 x 8,5 мм обеспечивает диапазон перемещения 21 мм и нормальную нагрузку 20 Н. Обратите внимание, что в загружаемых документах для этого линейного пьезокаскада указаны размеры и технические характеристики модели 1730 для атмосферных или высоковольтных условий, оснащенной датчиком положения S. Для получения технических чертежей и подробных спецификаций других вариантов, таких как этапы, совместимые со сверхвысоким напряжением, этапы с более высокой силой блокировки или другими вариантами датчиков, пожалуйста, свяжитесь с нашим отделом продаж. Механический Диапазон сканирования [мкм] - > 1,3 Усилие блокировки [Н] - ≥ 3,5 Макс. Нормальное усилие [Н] - 20 Макс. Усилие подъема [Н] - > 1,5 Размеры [мм] - 30 x 17 x 8,5 Вес [г] - 20 Открытый контур Разрешение открытого контура MCS2 [нм] - < 1 Разрешение в открытом состоянии (H)CU [нм] - < 50 Опции Варианты материалов - Стандартное алюминиевое основание; стальное основание (-ST); титановое основание (-TI); черное анодированное покрытие (-BK) Механические опции - U-образное основание для большей механической прочности (-W) увеличивает ширину до 23 мм; увеличенный срок службы (-Z) Опции производительности - Повышенное усилие блокировки (-D): +1.5 N Криогенная опция - Да (только открытый контур)

---
