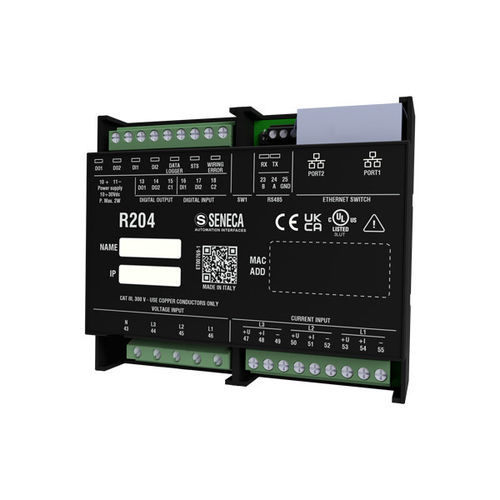

Прибор для измерения мощности частотомер R204-2-L-U

мультиметрсчетчик активной энергиис анализатором качества мощности и гармоник

Трехфазный измеритель мощности R204 OPC UA, сертифицированный UL, предназначен для приема входных данных измерения тока через трансформаторы тока (CT) с выходом тока или напряжения, трансформаторы напряжения (VT) и датчики Роговского с выходом напряжения до 333 мВ. Он поддерживает различные типы вставки, включая однофазные, трехфазные 3/4-проводные и Арон, и совместим с протоколом сервера OPC UA (переключаемый на Modbus, Profinet или Ethernet/IP благодаря технологии SENECA FLEX). Интерфейс Ethernet позволяет подключать последовательно следующее Ethernet-устройство, избегая использования дорогих промышленных коммутаторов и упрощая проводку. R204 OPC UA возвращает однофазные и трехфазные значения основных электрических величин: напряжение, ток, активная мощность, реактивная мощность, полная мощность, частота, период и коэффициент мощности. R204 OPC UA также предлагает измерение и запись гармоник в напряжении и токе до 55-го порядка с расчетом THD (полное гармоническое искажение). Это универсальное решение идеально подходит для мониторинга и анализа производительности электрических сетей, а также для преобразования измерительных сигналов для промышленных систем управления и автоматизации. Технические характеристики: - Питание: 10..30 В постоянного тока - Максимальное потребление мощности: 2,8 Вт - Изоляция: 3,500 В переменного тока (к/от силовых цепей), 1,500 В переменного тока (другие цепи) - Индикаторы состояния: Состояние входа/выхода, Состояние адреса IO, Ошибка проводки, Подключение Ethernet-транзита/данных - Категория установки: 600 В CAT III - Программирование: Веб-сервер, DIP-переключатель - Класс точности: 0,2% для напряжения/тока; 0,5% для мощности - Флэш-память: 8 МБ - Сетевые функции: Двойное подключение Ethernet в цепочке, обход неисправности LAN - Энергетические функции: 2 цифровых входа @5kHz - Тип вставки / Режим подключения: Однофазный, трехфазный 3-проводный, трехфазный 4-проводный, CT, CT с выходом mV, преобразователи Роговского, Арон - Степень защиты передней панели: IP20 - Монтаж: Направляющая DIN RAIL 35 мм - Подключения: Винтовые клеммы - Рабочая температура: -25..+65 °C - Размеры: 107x90x32 мм - Вес: 170 г - Корпус: PC/ABS самозатухающий UL94-V0, черный цвет - Стандарт: CE, UL Входы напряжения/тока: - Измерение фазного напряжения: Напряжение до 600 В переменного тока, частота 45 ÷ 65 Гц; VT с выходом до 600 В переменного тока относительно нейтрали - Измерение фазного тока: CT с выходом 1-5 А f.s.; CT с выходом mV или Роговский до 250 мВ Интегрированные I/Os: - Цифровые входы: 2, активируемые напряжением от 12 до 24 В с цифровым счетчиком @5 кГц - Цифровые выходы: 2, Imax = 50 мА, Vmax = 28 В КОММУНИКАЦИЯ: - Порты: 2 порта Ethernet 100 Мбит/с - Протокол: сервер OPC UA - Подключения: Ethernet-коммутатор с защитой цепочки Доступные версии: R204-2-L-U Аксессуары (примеры): - CE-RJ45-RJ45-R | Ethernet-кабель (правый) ( RJ45 / RJ45 ) - RC150 | Катушка Роговского, выход 100 мВ/кА @ 50 Гц, Ø катушки 80..580 мм - RC190 | Катушка Роговского, выход 333 мВ/кА @ 50 Гц, Ø катушки 100..580 мм - TAA-2030, TAA-5080, TAA-8080 | Трансформаторы тока с разъемным сердечником - TAC-0000, TAC-3010, TAC-4010 | Трансформаторы тока Сертификации: - Сертификация UL - Декларации REACH и ROHS Связанные продукты: - R203 OPC UA | Измеритель мощности с универсальным входом и протоколом сервера OPC UA Характеристики / Технические характеристики (резюме): - Трехфазный измеритель мощности с универсальным входом - Протокол сервера OPC UA, переключаемый на Modbus, Profinet, Ethernet/IP - В списке UL - Принимает CTs, VTs, датчики Роговского - Измеряет напряжение, ток, активную/реактивную/полную мощность, частоту, период, коэффициент мощности - Измерение гармоник до 55-го порядка с THD - Ethernet-цепочка, обход неисправности LAN - Монтаж на DIN-рейку, защита IP20 - Рабочая температура: -25..+65 °C - Сертифицировано CE, UL
