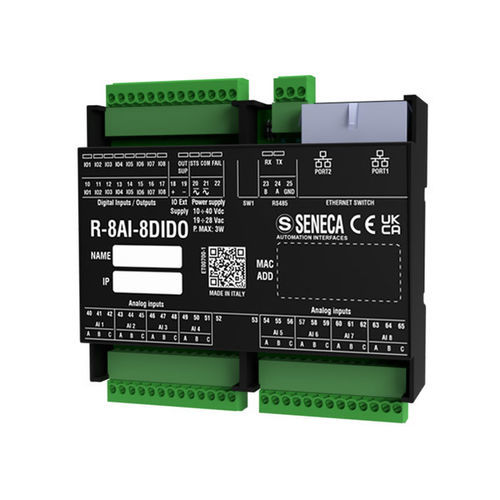

Аналоговый модуль входа/выхода R-8AI-8DIDO-2-P

цифровойModbusProfiNet

Модуль Profinet IO с 8 универсальными аналоговыми входами и 8 цифровыми каналами ввода/вывода. Цифровой смешанный модуль R-8AI-8DIDO Profinet разработан для удовлетворения потребностей в гибкой прокладке кабелей, ограниченном пространстве для установки и приложениях с высокой плотностью ввода/вывода с интегрированными сетевыми возможностями. С двумя портами Ethernet 10/100 Мбит/с этот модуль предлагает 8 аналоговых входов и 8 цифровых каналов, каждый из которых может быть индивидуально настроен как цифровой вход или выход. Настройка возможна через веб-сервер с поддержкой HTML5 или DIP-переключатель. Модуль может быть подключен в режиме Ethernet-цепочки с обходом неисправностей, обеспечивая непрерывность Ethernet-соединения даже в случае отказа одного модуля. Настройка упрощается с помощью программного обеспечения, такого как softPLC CODESYS и среда проектирования TiA Portal/Simatic Step7. - Питание: 10..40 В постоянного тока; 19..28 В переменного тока - Максимальное потребление: 3 Вт - Максимальная изоляция: 1,5 кВ переменного тока - Индикаторы состояния: Питание, состояние ввода/вывода, STS (IP-адрес/DHCP), Ethernet TRF/LNK - Степень защиты: IP20 - Рабочая температура: -25..+65°C - Размеры (ШxВxГ): 106 x 90 x 32 мм - Вес: 170 г - Корпус: Материал Pc/ABS самозатухающий UL94-V0, черный цвет - Подключения: Клеммы с шагом 3,5 мм и двойной разъем RJ45 - Монтаж: На DIN EN 60715 рельс, настенный/панельный монтаж - Программирование: Встроенный веб-сервер, DIP-переключатель - Особые функции: Двойное Ethernet-цепное соединение, обход неисправностей LAN - Интерфейсы: 2x Ethernet порта (обход неисправностей LAN) 100 baseT на RJ45 - 100 Мбит/с (TCP-IP) - Протоколы: Profinet IO - Кабель: CAT5 или CAT5e без экранирования - ModBUS связь: До 64 узлов без повторителя, максимальная скорость 115 кбит/с - Аналоговые входы: 8 каналов, Напряжение: -30 В до +30 В; -150 мВ до +150 мВ, Ток: 0 до 24 мА, Термопара: J, K, T, E, N, R, S, B, L, Pt100 на AI1: -200°C до +650°C - Обновление аналоговых входов: 4 мс - Цифровые I/O: 8 каналов, Входы: ВКЛ >11В, ВЫКЛ <4В, Vmax 28В, 9 кОм; Выходы: MOSFET, PNP, макс 0,2А, 9-28В - Обновление цифровых I/O: 4 мс - Сертификации: CE - Стандарты: EN61000-6-4, EN61000-6-2, EN61010-1
