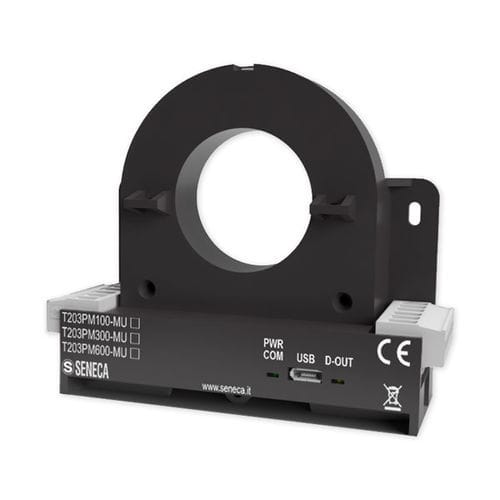

Прибор для измерения мощности счетчик активной энергии T203PM100-MU

эффективная мощностьаналоговыйцифровой

T203PM100-MU - это однофазный сетевой анализатор AC/DC TRMS с интерфейсом ModBUS, предлагающий как аналоговые, так и цифровые выходы. Он поддерживает диапазоны измерения тока до 100 A и напряжения до 290 Vac и 1000 Vdc. Это устройство позволяет проводить прямое измерение тока и энергии без необходимости использования внешних трансформаторов тока. Оно измеряет напряжение, AC/DC ток, активную/реактивную/кажущуюся мощность, коэффициент мощности, частоту и гармонические искажения (THD), передавая данные через аналоговые или цифровые выходы. Серия T203PM может анализировать до 21-й гармоники и включает цифровой контакт для сигнализации или счетчиков. Конфигурация осуществляется через программное обеспечение EASY SETUP 2 и порт Micro USB. Эти измерители мощности особенно прочны, с диапазоном рабочей температуры от -25 до +65°C, изоляцией до 3 kVac и классом безопасности CAT. III 600V (голый проводник) и 1kV (изолированный проводник). Они могут быть установлены на 35-мм DIN-рейку, на стену или подвешены с помощью кабельных стяжек. Интеграция в Ethernet-сети осуществляется с помощью шлюзов Z-KEY/R-KEY. Технические характеристики: - Питание: 11 - 28 Vdc - Максимальное потребление: < 70 mA @ 24 Vdc - Изоляция: 3 kVac - Индикаторы состояния: Питание, USB-связь, цифровой выход - Категория установки: CAT. III 600V (голый), CAT. III 1kV (изолированный) - Класс защиты: IP20 - Установка: DIN-рейка, стена или кабельная стяжка - Подключения: 6-полюсные съемные винтовые клеммы - Micro USB: Для программирования - Рабочая температура: -25 до +65°C - Размеры: 95 x 75 x 35 мм - Вес: 150 г - Корпус: PA6, черный Измеряемые параметры: - Мгновенные значения: Напряжение, AC/DC ток, мощность, коэффициент мощности, частота, THD - Гармоники: До 21-й - Класс точности: 0,5% f.s. @ 50/60 Hz Связь: - Последовательный интерфейс: RS485 - Протокол: ModBUS RTU - Расстояние: До 1,200 м - Подключение: Макс 32 узла Измерительные входы: - Напряжение/Ток: До 100 A или 290 Vac; 1000 Vdc - Перегрузка: 3 x IN непрерывно Встроенные I/O: - Каналы: 1DO, 1AO - Цифровой выход: ACTIVE 0 - Vdc - Аналоговый выход: 0..10 Vdc Программирование: EASY SETUP 2 Сертификации: CE Стандарты: EN61000-6-4, EN61000-6-2, EN61010-1
