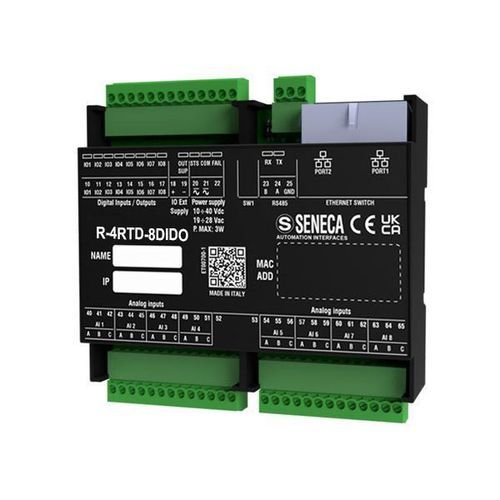

Аналоговый модуль входа/выхода R-4RTD-8DIDO-2-P

цифровойProfiNetEthernet

Ethernet модуль с 4 входами от терморезисторов и 8 цифровыми входами/выходами Смешанный цифровой модуль R-4RTD-8DIDO-P оснащен двумя Ethernet-портами 10/100 Мбит/с и поддерживает связь Profinet. Как и все модели серии R, он разработан для удовлетворения требований гибкой прокладки кабелей, ограниченного пространства для установки и приложений с высокой плотностью ввода/вывода с интегрированной Ethernet-сетью. R-4RTD-8DIDO-P предлагает 4 входа терморезистора и 8 цифровых каналов, каждый из которых может быть индивидуально настроен как цифровой вход или выход. Настройка осуществляется через веб-сервер с поддержкой HTML5, DIP-переключатели и среду разработки Profinet. IP-адрес, MAC-адрес и версия прошивки, связанные с модулем, могут быть идентифицированы или настроены в локальной сети с помощью инструмента SDD (Seneca Discovery Device). Модуль может быть подключен в режиме Ethernet-цепочки с обходом неисправностей, чтобы обеспечить Ethernet-соединение даже в случае отказа модуля в цепочке. - Питание: 10..40 В постоянного тока; 19..28 В переменного тока - Максимальное потребление мощности: 3 Вт - Максимальная изоляция: 1.5 кВ переменного тока - Светодиодные индикаторы состояния: Питание - Степень защиты: IP20 - Рабочая температура: -25..+65°C - Температура хранения: -30..+85°C - Влажность: 10..90% без конденсации - Размеры (ШxВxГ): 106 x 90 x 32 мм - Вес: 170 г - Корпус: Самозатухающий ПК / ABS UL94-V0, черный цвет - Подключения: Клеммный блок с шагом 3.5 мм, максимальное сечение кабеля 1.5 мм² - Установка: DIN-рейка EN 60715, настенное или панельное крепление - Программирование: Среды IEC 61131-3 сторонних производителей (Codesys, TiA Portal и др.) - Особые функции: Двойное Ethernet-цепное соединение - Сертификации: CE, UKCA - ВХОДЫ RTD: 4 независимых RTD - Типы и диапазоны RTD: PT100 (EN 60751/A2, ITS-90), -200..+650°C; PT500 (EN 60751/A2, ITS-90), -200..+750°C; PT1000 (EN 60751/A2, ITS-90), -200..+210°C; NI100 (DIN 43760), -60..+250°C; CU50 (GOST 6651-2009), -180..+200°C; CU100 (GOST 6651-2009), -180..+200°C; NI120 (DIN 43760), -60..+250°C; NI1000 (DIN 43760), -60..+250°C - АЦП: 24 бита - ЦИФРОВЫЕ ВХОДЫ/ВЫХОДЫ: 8 настраиваемых цифровых I/O - Тип и диапазон цифровых I/O: Напряжение: Порог ВКЛ: > 11 В постоянного тока; Порог ВЫКЛ: < 4 В постоянного тока; Макс: 24 В постоянного тока; Импеданс: 9 кОм; Соответствует IEC61131-2 Тип 3 - СВЯЗЬ: 2x Ethernet-порта (с обходом неисправностей LAN) 100BaseT на RJ45; Протоколы: Profinet IO Device; Кабель для Ethernet-связи: Неэкранированный CAT5 или CAT5e
