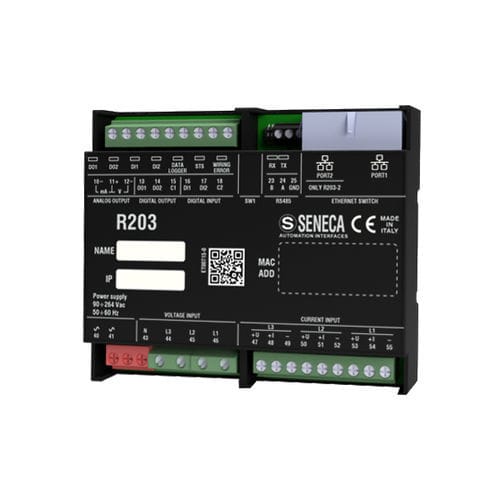

Прибор для измерения мощности счетчик активной энергии R203 series

с анализатором качества мощности и гармониканалоговыйцифровой

Энергомонитор Profinet с универсальным входом R203 - это универсальный энергомонитор с универсальным входом, способный обрабатывать широкий диапазон входных сигналов измерения тока. Он может обрабатывать токи, преобразованные в напряжение, прямые напряжения и датчики Роговского с выходным напряжением до 333 мВ. Этот прибор предлагает несколько режимов вставки, включая однофазные и трехфазные 3/4-проводные типы, и совместим с протоколом Profinet. Доступен с питанием 24 В или 230 В, он имеет компактный дизайн с глубиной всего 32 мм, что позволяет подключение по цепочке с автоматической защитой от сбоев. Энергомонитор может предоставлять выходные сигналы напряжения (0..10Vdc) и тока (0/4..20mA). Он также предлагает расширенные функции для измерения гармоник до 55-го порядка для лучшего понимания качества электроэнергии. Доступные версии: R203-2-H-P, R203-2-L-P Технические данные: - Питание: 10..30 Vdc (R203-2-L-P), 90..264 Vac (50-60 Hz) (R203-2-H-P) - Максимальное потребление мощности: 2.8 W - Изоляция: 3,500 Vac (для/от силовых цепей), 1,500 Vac (другие цепи) - Индикаторы состояния: Питание, цифровые каналы, ошибка проводки, активность портов Ethernet - Категория установки: 600 V CAT III - Программирование: через файл GSDML - Класс точности: 0.2% для напряжения/тока; 0.5% для мощности - Флэш-память: 8 MB - Сетевые функции: Двойное подключение Ethernet по цепочке, обход неисправностей LAN - Энергетические функции: 2 цифровых входа @5kHz - Тип вставки / Режим подключения: Однофазный, трехфазный 3-проводный, трехфазный 4-проводный, CT, CT с выходом mV, преобразователи Роговского, Арон - Степень защиты передней панели: IP20 - Монтаж: DIN-рейка 35 мм - Подключения: Винтовые клеммы - Рабочая температура: -25..+65 °C - Размеры: 107x90x32 мм - Вес: 170 г - Корпус: PC/ABS самозатухающий UL94-V0, черный цвет Входы напряжения/тока: - Измерение фазного напряжения: Напряжение: до 600 Vac, частота 45 ÷ 65 Hz; VT с выходом до 600 Vac относительно нейтрали - Измерение фазного тока: AT с выходом 1-5 A f.s.; AT с выходом mV или Роговский до 250 mV Интегрированные I/Os: - Цифровые входы: 2 активируемых с напряжением от 12 до 24V и 2 цифровых счетчика @ 50Hz - Цифровые выходы: 2 емкость Imax = 50 mA Vmax = 28V - Аналоговые выходы: 1 настраиваемый: в НАПРЯЖЕНИИ 0..10 Vdc, минимальное сопротивление нагрузки 2kΩ или в ТОКЕ 0..20, 4..20 mA, максимальное сопротивление нагрузки 500Ω; Ошибка передачи: 0,1 % от максимального диапазона; Тепловой дрейф: 100 ppm/K СВЯЗЬ: - Порты: 2 порта Ethernet 100 Mbps (модели R203-2-x) - Протокол: Profinet IO - Подключения: Ethernet-коммутатор с защитой по цепочке
