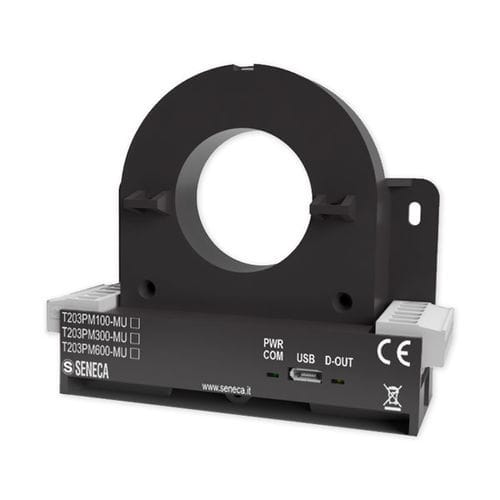

Прибор для измерения мощности частотомер T203PM300-MU

мультиметрсчетчик активной энергиис анализатором качества мощности и гармоник

Однофазный измеритель мощности с прямым измерением тока и энергии до 300 А T203PM300-MU — это однофазный анализатор сети AC/DC TRMS с интерфейсом ModBUS, аналоговым и цифровым выходом, а также входами с диапазонами измерения тока до 300 А и напряжения 290 В переменного тока, 1000 В постоянного тока. Прибор выполняет прямое измерение тока и энергии без использования внешних трансформаторов тока. T203PM300-MU измеряет значения напряжения, переменного/постоянного тока, активной/реактивной/кажущейся мощности, коэффициента мощности, частоты и гармонических искажений (THD) и передает их на аналоговый или цифровой выход. Модели T203PM обладают возможностью анализа до 21-й гармоники и оснащены цифровым контактом, который может использоваться в качестве сигнала тревоги или счетчика. Конфигурация осуществляется через программное обеспечение EASY SETUP 2 и порт программирования Micro USB. Измерители мощности T203PM особенно прочны, так как имеют широкий диапазон рабочих температур, -25..+65°C, изоляцию до 3 кВ переменного тока (на голых проводниках) и класс безопасности CAT. III 600В (голый проводник) и 1кВ (изолированный проводник). Устройства могут быть установлены на DIN-рейку IEC EN60715 35 мм, с использованием настенных дюбелей или подвешены с помощью кабельных стяжек. В сочетании с такими устройствами, как шлюзы Z-KEY/R-KEY, они могут быть легко интегрированы в Ethernet-сети и сложные системы. Технические характеристики: - Питание: 11 - 28 В постоянного тока - Максимальное потребление: Типичное: < 70 мА @ 24 В постоянного тока - Изоляция: 3 кВ переменного тока (на голых проводах) - Индикаторы состояния: Питание, USB-связь, цифровой выход - Категория установки/перенапряжение: CAT. III 600В (голый проводник), CAT. III 1кВ (изолированный проводник) - Класс защиты передней панели: IP20 - Установка: DIN-рейка 35 мм IEC EN60715, настенное крепление с использованием дюбелей, подвеска с использованием кабельных стяжек - Подключения: 6-контактные съемные винтовые клеммы, шаг 5 мм для кабелей до 2,5 мм² - Micro USB: для программирования и обновления прошивки - Рабочая температура: -25..+65°C - Размеры: 95 x 75 x 35 мм - Вес: 150 г - Корпус: PA6, черный цвет Шаблоны измерений и расчетов: - Время выборки: 47,000 сps - Время установления значений RMS: 500..1000 мс (до 99,5%) Измеряемые параметры: - Мгновенные значения: Напряжение, переменный/постоянный ток, активная/реактивная/кажущаяся мощность, коэффициент мощности, частота, THD - Средние/максимальные/минимальные значения: Напряжение, переменный/постоянный ток, активная/реактивная/кажущаяся мощность, коэффициент мощности, частота, THD - Гармоники: До 21-й - Класс точности: 0,5% f.s. @ 50/60 Гц, 23°C (выше 2% f.s.); 1% f.s. @ 50/60 Гц, 23°C (выше 2% f.s.) Связь: - Последовательный интерфейс: N°1 порт RS485 - Протокол: ModBUS RTU - Расстояние: До 1,200 м - Подключение: Макс. 32 узла - Порт: N°1 порт программирования Micro USB Входы измерения: - Напряжение/ток: До 0..300 А или 0..290 В переменного тока (AC/DC TRMS); 0..1000 В постоянного тока TRMS DC биполярный Коэффициент амплитуды: 100А = 1,7 / 300А = 1,9 / 600А = 1,9 Полоса пропускания: 1,4 кГц Перегрузка: 3 x IN непрерывно Встроенные I/O: - Каналы: 1DO, 1AO - Цифровой выход: АКТИВНЫЙ 0 - В постоянного тока, макс. нагрузка 50мА - Аналоговый выход: Напряжение: 0..10 В постоянного тока, минимальная нагрузка 2кΩ. Защита от обратной полярности и перенапряжения Разрешение: 13,5 f.s.AC Ошибка для EMI: < 1 % Температурный коэффициент: < 200 ppm/°C Гистерезис на измерении: 0,2% f.s. Время отклика: < 200 мс Программирование: EASY SETUP 2 Сертификации/Маркировка: CE Стандарты: EN61000-6-4, EN61000-6-2, EN61010-1
