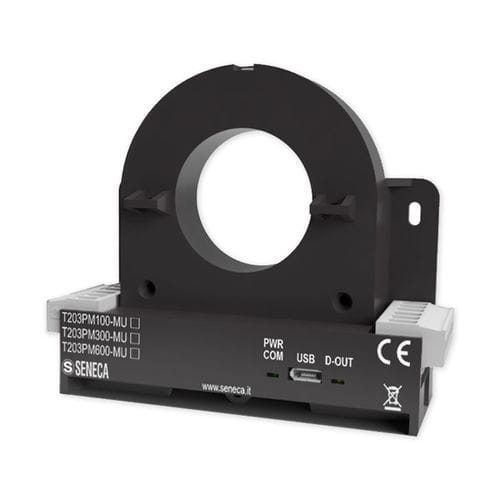

Прибор для измерения мощности частотомер T203PM600-MU

мультиметрсчетчик активной энергиис анализатором качества мощности и гармоник

T203PM600-MU — это однофазный сетевой анализатор AC/DC TRMS с интерфейсом ModBUS, предлагающий как аналоговые, так и цифровые выходы. Он поддерживает диапазоны измерения тока до 600 A и напряжения до 290 Vac и 1000 Vdc. Это устройство позволяет проводить прямое измерение тока и энергии без необходимости использования внешних трансформаторов тока. Оно измеряет напряжение, AC/DC ток, активную/реактивную/кажущуюся мощность, коэффициент мощности, частоту и гармонические искажения (THD), передавая данные через аналоговые или цифровые выходы. Серия T203PM может анализировать до 21-й гармоники и включает цифровой контакт для сигнализации или счетчиков. Конфигурация осуществляется через программное обеспечение EASY SETUP 2 и порт Micro USB. Эти измерители мощности особенно прочны, с диапазоном рабочей температуры от -25 до +65°C, изоляцией до 3 kVac и классом безопасности CAT. III 600V (голый проводник) и 1kV (изолированный проводник). Они могут быть установлены на 35-мм DIN-рейку, на стену или подвешены с помощью кабельных стяжек. Интеграция в Ethernet-сети возможна с помощью шлюзов Z-KEY/R-KEY. Технические характеристики: - Питание: 11 - 28 Vdc - Максимальное потребление: < 70 mA @ 24 Vdc - Изоляция: 3 kVac (на голых проводах) - Индикаторы состояния: Питание, USB-связь, цифровой выход - Категория установки/перенапряжение: CAT. III 600V (голый проводник), CAT. III 1kV (изолированный проводник) - Класс защиты передней панели: IP20 - Монтаж: DIN-рейка 35 мм IEC EN60715, настенный, подвесной - Подключения: 6-контактные съемные винтовые клеммы, шаг 5 мм - Micro USB: Для программирования и обновления прошивки - Рабочая температура: -25..+65°C - Размеры: 95 x 75 x 35 мм - Вес: 150 г - Корпус: PA6, черный - Время выборки: 47,000 sps - Время установления значений RMS: 500..1000 мс - Измеряемые параметры: Напряжение, AC/DC ток, мощность, коэффициент мощности, частота, THD - Гармоники: До 21-й - Класс точности: 0.5% f.s. @ 50/60 Hz - Последовательный интерфейс: 1 x RS485 порт - Протокол: ModBUS RTU - Дистанция: До 1,200 м - Подключение: Макс 32 узла - Входы измерения: Напряжение/ток до 600 A или 290 Vac - Встроенные I/O: 1DO, 1AO - Цифровой выход: ACTIVE 0 - Vdc, макс. нагрузка 50mA - Аналоговый выход: 0..10 Vdc, мин. нагрузка 2kΩ - Программирование: EASY SETUP 2 - Сертификации: CE - Стандарты: EN61000-6-4, EN61000-6-2, EN61010-1
