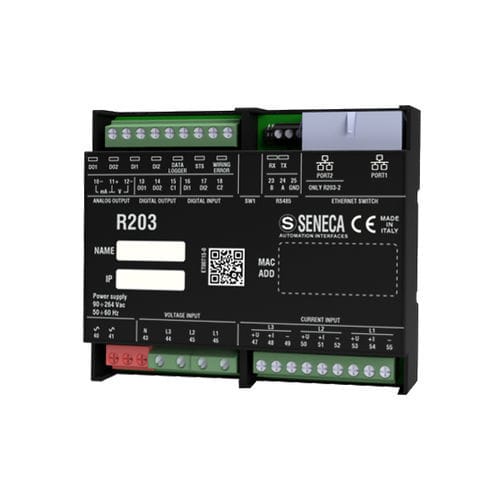

Прибор для измерения мощности счетчик активной энергии R203-2 series

аналоговыйцифровойна DIN-рейке

Трехфазный сетевой анализатор R203 OPC UA предназначен для приема входных данных измерения тока через трансформаторы тока (CT) с выходом тока или напряжения, трансформаторы напряжения (VT) и датчики Роговского с выходом напряжения до 333 мВ. Он поддерживает различные типы вставки, включая однофазные, трехфазные 3/4-проводные и Арон, и совместим с протоколом сервера OPC UA (переключаемый на Modbus, Profinet или Ethernet/IP благодаря технологии SENECA FLEX). Интерфейс Ethernet позволяет подключать устройства по цепочке к следующему Ethernet-устройству, избегая использования дорогих промышленных коммутаторов и упрощая проводку. R203 OPC UA возвращает однофазные и трехфазные значения основных электрических величин: напряжение, ток, мощность (активная, реактивная, полная), частота, период и коэффициент мощности. Настраиваемый аналоговый выход по напряжению или току также позволяет использовать анализатор в качестве преобразователя измерений. R203 OPC UA также предлагает измерение и запись гармоник напряжения и тока до 55-го порядка с расчетом THD (полное гармоническое искажение). Это универсальное решение идеально подходит для мониторинга и анализа производительности электрических сетей, а также для преобразования измерительных сигналов для систем управления и автоматизации. Технические характеристики: - Питание: 10..30 Vdc (R203-2-L-U), 90..264 Vac (50-60 Hz) (R203-2-H-U) - Максимальное потребление мощности: 2.8 W - Изоляция: 3,500 Vac (к/от силовых цепей), 1,500 Vac (другие цепи) - Индикаторы состояния: Состояние входа/выхода, Состояние адреса IO, Ошибка проводки, Подключение Ethernet-транзита/данных - Категория установки: 600 V CAT III - Программирование: Веб-сервер, DIP-переключатель - Класс точности: 0.2% для напряжения/тока; 0.5% для мощности - Флэш-память: 8 MB - Сетевые функции: Двойное подключение Ethernet по цепочке, обход неисправности LAN - Энергетические функции: 2 цифровых входа @5kHz - Тип вставки / Режим подключения: Однофазный, трехфазный 3-проводный, трехфазный 4-проводный, CT, CT с выходом mV, преобразователи Роговского, Арон - Степень защиты передней панели: IP20 - Монтаж: Направляющая DIN RAIL 35 мм - Подключения: Винтовые клеммы - Рабочая температура: -25..+65 °C - Размеры: 107x90x32 мм - Вес: 170 г - Корпус: PC/ABS самозатухающий UL94-V0, черный цвет Входы напряжения/тока: - Измерение фазного напряжения: Напряжение: до 600 Vac, частота 45 ÷ 65 Hz; VT с выходом до 600 Vac относительно нейтрали - Измерение фазного тока: CT с выходом 1-5 A f.s.; CT с выходом mV или Роговский до 250 mV Интегрированные I/Os: - Цифровые входы: 2 активируемых с напряжением от 12 до 24V с цифровым счетчиком @5 kHz - Цифровые выходы: 2 емкость Imax = 50 mA Vmax = 28V - Аналоговые выходы: 1 настраиваемый: в НАПРЯЖЕНИИ 0..10 Vdc, минимальное сопротивление нагрузки 2kΩ или в ТОКЕ 0..20, 4..20 mA, максимальное сопротивление нагрузки 500Ω; Ошибка передачи: 0.1% от максимального диапазона; Тепловой дрейф: 100 ppm/K СВЯЗЬ: - Порты: 2 Ethernet-порта 100 Mbps - Протокол: сервер OPC UA - Подключения: Ethernet-коммутатор с защитой по цепочке Доступные версии: R203-2-H-U, R203-2-L-U Аксессуары (примеры): - CE-RJ45-RJ45-R | Ethernet-кабель (правый) ( RJ45 / RJ45 ) - RC150 | Катушка Роговского, выход 100 mV/kA @ 50 Hz, катушка Ø 80..580 мм - RC190 | Катушка Роговского, выход 333 mV/kA @ 50Hz, катушка Ø 100..580 мм - TAA-2030, TAA-5080, TAA-8080 | Трансформаторы тока с разъемным сердечником - TAC-0000, TAC-3010, TAC-4010 | Первичные обмотки и сквозные трансформаторы тока Сертификаты: - Декларации REACH и ROHS - Таможенные коды
