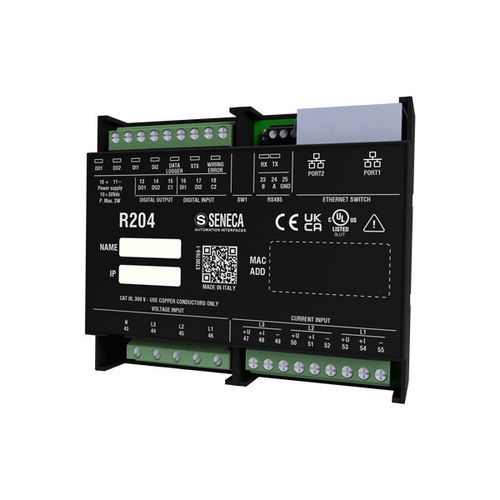

Прибор для измерения мощности счетчик активной энергии R204-2-L

цифровойна DIN-рейкемонофазовый

Обзор продукта:R204 - чрезвычайно универсальный измеритель мощности с универсальным входом, сертифицированный по стандарту UL и имеющий широкий диапазон входов для измерения тока. Он может работать с токами, передаваемыми напряжением, постоянным напряжением и датчиками Роговского с выходным напряжением до 333 мВ. Этот прибор предлагает несколько режимов вставки, включая однофазный и трехфазный 3/4-проводной типы. Он полностью совместим с различными протоколами связи, включая ModBUS RTU, ModBUS TCP-IP и Peer-To-Peer. Модуль имеет компактную конструкцию глубиной всего 32 мм, что позволяет подключать его в последовательную цепь с автоматической защитой от сбоев. Измеритель мощности обеспечивает выходные сигналы напряжения (0-10 В пост. тока) и тока (0-4-20 мА). Кроме того, он обладает расширенными возможностями для измерения и регистрации гармоник вплоть до 55-го порядка с расчетом THD (суммарных гармонических искажений), что позволяет получить полное представление о качестве электроэнергии. Этот прибор также выполняет функции веб-сервера и регистратора данных, позволяя пользователям легко получать доступ к ключевым параметрам и эффективно работать с данными. Пользователь также имеет возможность передавать данные по протоколу FTP.Универсальный вход: Каждое устройство может быть настроено на однофазный, трехфазный, TA и TA с мВ или датчиком Роговского входы по мере необходимости.MQTT и HTTP POST Supported: Интеграция передовых протоколов обеспечивает мгновенный доступ к энергетическим данным в реальном времени, где бы вы ни находились.8 МБ памяти данных: Оснащен расширенной памятью для хранения данных/событий, гармоник до 55°A и THD, идеально подходит для анализа и оптимизации системы.Максимальная гибкость: Также в выборе источника питания и портов Ethernet, через которые R204 предлагает функции шлюза ModBUS TCP-IP / ModBUS RTU.Цифровые каналы ввода/вывода: Имеет 2 цифровых выхода и 2 независимых входа с 32-битными счетчиками для учета активной, реактивной и кажущейся энергии.С измерителем мощности R204 вы получаете надежный и универсальный инструмент для мониторинга и управления вашей электросетью.Технические характеристики:Источник питания: 10..30 В пост. токаМаксимальная потребляемая мощность: 2,8 ВтИзоляция: 3 500 В переменного тока (в/из силовых цепей); 1 500 В переменного тока (другие цепи)Индикаторы состояния: Питание, цифровые каналы, связь RS485, состояние регистратора данных, ошибка подключения, активность портов EthernetКатегория установки: 600 В CAT IIIПрограммирование: через Web-сервер. С помощью программного обеспечения SDD можно определить местонахождение устройства и легко получить к нему доступ.Класс точности: 0.2% для напряжения/тока; 0,5% для мощностиФлеш-память: 8 МБСетевые возможности: Двойное Ethernet-подключение Daisy Chain; обход неисправностей LAN; максимум 32 одноранговых правила (I/O Mirror) - мастер не требуется; ModBUS Passthrough (TCP-IP to RS485); идентификация и конфигурация IP, MAC и прошивки через SDD toolЭнергетические возможности: Учет энергии (на выходном цифровом выходе)2 инкрементальных счетчика 32 бита на цифровых входах @5 кГцТип вставки / Режим подключения: Однофазный, 3-фазный 3-проводной, 3-фазный 4-проводной, ТТ, ТТ с мВ выходом, датчики Роговского, АронСтепень защиты: IP20Монтаж: DIN RAIL 35 мм направляющаяПодключения: Винтовые клеммыРабочая температура: -25...+65 °Габариты: 107x90x32 ммВес: 170 гКейс: PC/ABS самозатухающий UL94-V0, черный цветСтандарт: CE, ULВходы напряжения/тока:Измерение фазного напряжения: Напряжение до 600 В переменного тока, частота 45 ÷ 65 Гц; VT с выходом до 600 В переменного тока относительно нейтралиИзмерение фазного тока: AT с выходом 1-5 А к.з.; AT с выходом мВ или Роговского до 250 мВинтегрированные входы/выходы:Цифровые входы: Nr.2 активируемые напряжением от 12 до 24 В и 2 цифровых счетчика @ 50 ГцЦифровые выходы: Nr.2 емкость Imax = 50 мА Vmax = 28ВКОММУНИКАЦИИсерийные: 1x порт RS485, протокол: ModBUS RTU, Расстояние: До 1 200 м, Возможность подключения: Максимум 128 узловEthernet: 2 порта Ethernet 100 Мбит/с, Протокол: ModBUS TCP-IP, MQTT, HTTP POST, P2P, FTP, Соединения: Ethernet-коммутатор с защитой Daisy ChainДоступные версии: R204-2-LАксессуары (примеры): Кабель Ethernet (RJ45/RJ45), Катушки Роговского (RC150, RC190), Трансформаторы тока с раздельным сердечником (TAA-2030, TAA-5080, TAA-8080), Трансформатор тока с первичной обмоткой (TAC-0000), Проходные трансформаторы тока (TAC-3010, TAC-4010)
