Дисковые нутационные счетчики измеряют объемный расход напрямую. В сферической измерительной камере в качестве подвижной стенки камеры находится нутационный диск с центральным подшипником, который приводится в движение протекающей через него жидкостью. При каждом полном колебании через измерительную камеру проходит определенный объем. Кольцевое уплотнение на выходе гарантирует, что поступающая среда может покинуть счетчик только через измерительную камеру, что обеспечивает точность измерения. Количество движений гаечного диска передается через магнитную муфту на прибор, установленный на поверхности.
Типовые применения

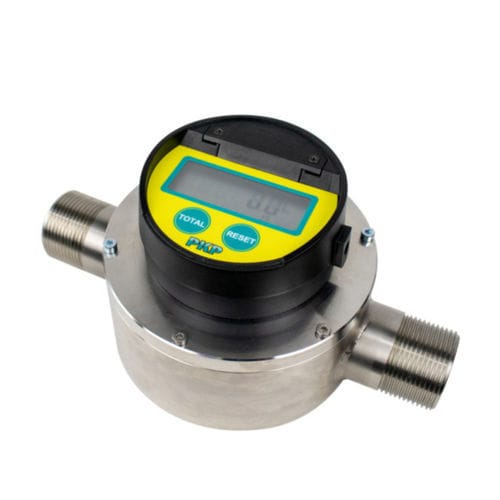

Дисковые нутационные счетчики серии DND01 применяются в основном для чистых и слабозагрязненных жидкостей, жесткой и деминерализованной воды, масел, топлива и растворителей.
для жидких сред вязкостью до 700 мПа с (cPoise)
присоединение к процессу: 3/4" с наружной резьбой, 1" с наружной резьбой, 1 1/4" с наружной резьбой, 1 1/2" с внутренней резьбой и 2" с внутренней резьбой
материалы: PPO, латунь, Vectra, нержавеющая сталь
выходные сигналы: импульсный выход (геркон, PNP, NPN или NAMUR)
опционально с отдельным дисплеем, аналоговым и импульсным выходом (NPN)
---
