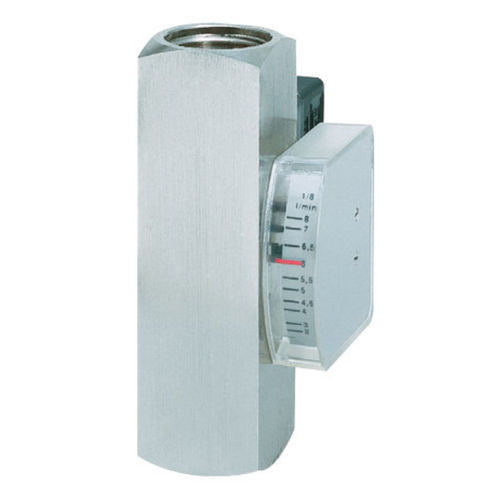

Расходомер и переключатель модели DS08 работает по модифицированному принципу переменной площади. Поплавок перемещается в цилиндрической измерительной трубке с помощью пружины. Протекающая среда перемещает поплавок в направлении потока.
Установленный снаружи стрелочный индикатор магнитно связан с поплавком и, следуя за его положением, показывает расход на шкале. Герконовый контакт установлен снаружи счетчика в герметичном корпусе. Когда поплавок достигает положения герконового контакта, выключатель замыкается. При увеличении расхода поплавок перемещается дальше вверх, пока не достигнет встроенного поплавкового упора, при этом выключатель остается закрытым. Таким образом, обеспечивается бистабильная работа переключателя в любой момент времени.
Компенсация вязкости, монтажное положение и надежность
Встроенная пружина и магнитный поплавок гарантируют абсолютную надежность счетчика. Пружина, которая толкает поплавок назад к нулевому положению против потока, позволяет использовать счетчик в любом монтажном положении. Пружина искусственно состарена, что исключает необходимость перекалибровки под различные монтажные положения. Сильная пружина и отверстие в поплавке совместно работают над тем, чтобы
влияние изменения вязкости сведено к абсолютному минимуму по сравнению с обычными расходомерами с переменной площадью.
Типовые применения
Расходомер-распределитель с переменной площадью сечения модели DS08 используется для измерения и контроля расхода вязких жидкостей, например, в централизованных системах смазки, любых других смазочных контурах, гидравлике, трансформаторных маслах и т.д.
---
