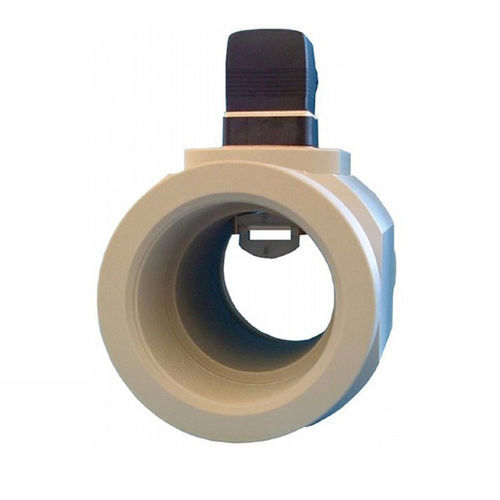

Датчик расхода с лопастным колесом DR05 измеряет расход воды и веществ, похожих на воду. Датчик расхода состоит из отрезка полипропиленовой трубы, оснащенного лопастным колесом. Лопастное колесо, выдвигаемое в область потока, приводится во вращение текущей жидкостью. Вращательное движение регистрируется датчиком Холла и выдается в виде серии импульсов. Частота импульсов прямо пропорциональна расходу. В качестве альтернативы импульсный выход может быть преобразован в аналоговый сигнал (4-20 мА) или в два концевых контакта с помощью дополнительной встроенной электроники. Лопастные датчики расхода DR05 полностью изготовлены из пластика и не имеют металлических деталей. Эти устройства выпускаются для труб диаметром от 1" до 2" с отношением диапазонов до 50:1.
Типовые применения
Лопастные датчики расхода модели DR05 применяются там, где необходимо надежно и экономично измерять расход жидкостей с низкой вязкостью, в том числе, но не ограничиваясь этим, в следующих случаях:
- в системах охлаждения
- для деминерализованной воды
- для агрессивных / едких жидкостей в химической промышленности
для жидкостей с низкой вязкостью
полностью пластиковое исполнение без металлических деталей
материалы: PP, ECTFE, Ceramic, Viton
размеры труб от 1" до 2" NPT или BSP
коэффициент поворота до 50:1
---
