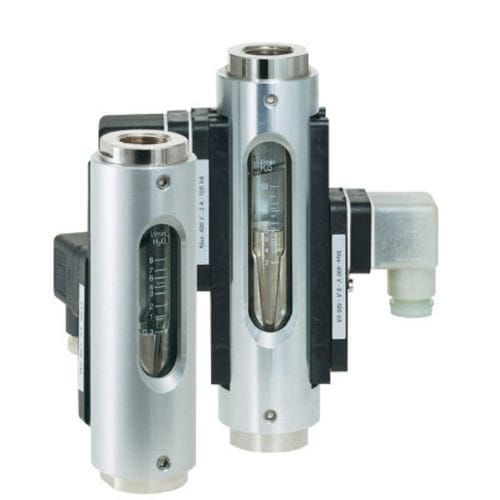

Расходомер и переключатель модели DS03 работает по модифицированному принципу переменной площади. Поплавок перемещается в сужающейся кверху измерительной трубке. Протекающая среда перемещает поплавок в направлении потока. Верхний край поплавка показывает мгновенный расход по сгоревшей шкале на измерительном стекле.
Снаружи счетчика в герметичном корпусе установлен герконовый контакт. Когда поплавок достигает положения герконового контакта, выключатель замыкается. При увеличении расхода поплавок перемещается дальше вверх, пока не достигнет встроенного поплавкового упора, при этом выключатель остается замкнутым. Таким образом, обеспечивается бистабильная работа переключателя в любой момент времени. Герконовый контакт регулируется во всем диапазоне измерений счетчика.
Типовые применения
Расходомеры и мониторы переменной площади DS03 используются для измерения и контроля непрерывного расхода маловязких жидкостей или газообразных сред.
Областями применения являются:
системы охлаждения
машиностроение
исследования и разработки
---
