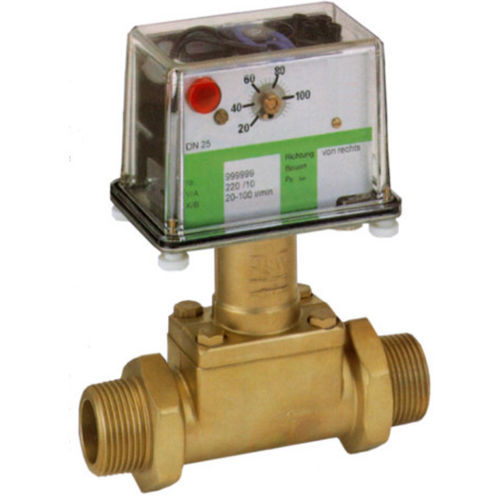

Реле протока модели DP05 работает по принципу лопастного сильфона. Текущая жидкость ударяется о поверхность лопатки, установленной на конце поворотного рычага. Под действием пружины рычаг отклоняется. Это отклонение механически передается на регулируемый контактный узел. Сильфонная система герметично изолирует механизм от жидкости.
В случае неисправности пружина возвращает лепестковую пластину в нулевое положение (отсутствие потока), что приводит к автоматической сигнализации системы о неисправности.
Типовые применения
Лопастные сильфонные реле расхода DP05 подходят для контроля тонких и маловязких жидкостей при средних и больших объемах потока, например, для промышленных водопроводов, поскольку они относительно нечувствительны к грязным/загрязненным жидкостям. При номинальных размерах труб более DN 50 установка со специальным промежуточным монтажным фланцем обеспечивает исключительно экономичное соотношение цена/качество.
для диаметров труб от 3/8" до DN 600
нечувствительность к загрязненным средам и электромагнитным полям
среда герметично изолирована от переключающего элемента с помощью сильфона из нержавеющей стали
материалы: латунь, нержавеющая сталь или ПВХ
макс. давление: 16 бар, макс. температура: 100 °C
с 1 или 2 микропереключателями с высоким номиналом (250 В, 10 А)
диапазоны переключения:
1-5 л/мин ... 1250-4500 м³/ч воды
---
