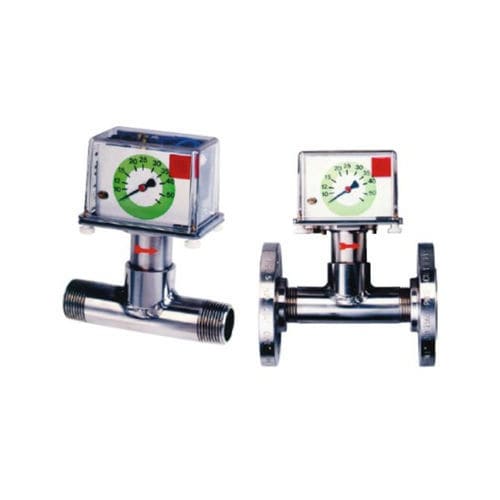

Расходомеры и переключатели модели DP06 работают по принципу лопастного сильфона. Протекающая жидкость отталкивается от поверхности лопасти, установленной на конце поворотного рычага.
Под действием пружины рычаг отклоняется. Это отклонение механически передается на циферблатный индикатор с углом наклона 270° и отдельно регулируемый контактный узел. Система сильфонов герметично отделяет жидкость от механизма. В случае неисправности пружина возвращает лепестковую пластину в нулевое положение (отсутствие потока), что приводит к автоматической сигнализации системы о неисправности.
Типовые применения
Лопастно-сильфонные расходомеры и переключатели DP06 подходят для контроля тонких и маловязких жидкостей при средних и больших объемах потока, например, для промышленных водопроводов, поскольку они относительно нечувствительны к грязным/загрязненным жидкостям.
При номинальных размерах труб более DN 50 установка с промежуточным монтажным фланцем обеспечивает исключительно экономичное соотношение цены и производительности.
большой стрелочный индикатор 270°
для диаметров труб от 3/8" до DN 600
нечувствительность к загрязненным средам и электромагнитным полям
среда герметично изолирована от переключающего элемента с помощью сильфона из нержавеющей стали
материалы: латунь, нержавеющая сталь или ПВХ
макс. давление: 16 бар, макс. температура: 100 °C
с 1 или 2 микровыключателями с высоким номиналом (250 В, 10 А)
диапазоны измерения и переключения:
1-5 л/мин ... 1250-4500 м³/ч воды
---
