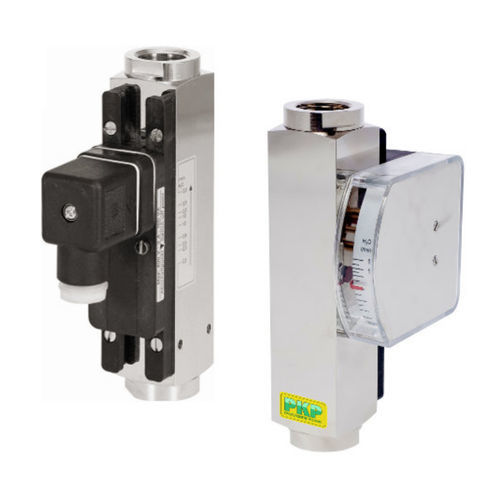

Расходомер с поплавком DS04 series

для газадля жидкостейиз латуни

Расходомер-распределитель модели DS04 работает по модифицированному принципу переменной площади. Поплавок перемещается в сужающейся кверху измерительной трубке. Протекающая среда перемещает поплавок в направлении потока. Установленный снаружи стрелочный индикатор магнитно связан с поплавком и, следуя за его положением, показывает расход на шкале. Герконовый контакт установлен снаружи счетчика в герметичном корпусе. Когда поплавок достигает положения герконового контакта, выключатель замыкается. При увеличении расхода поплавок перемещается дальше вверх, пока не достигнет встроенного поплавкового упора, при этом выключатель остается закрытым. Таким образом, обеспечивается бистабильная работа переключателя в любой момент времени. Герконовый контакт регулируется во всем диапазоне измерения и переключения счетчика. Типовые применения Расходомеры и мониторы переменной площади DS04 используются для измерения и контроля непрерывного расхода маловязких жидкостей или газообразных сред. Областями применения являются: системы охлаждения машиностроение исследования и разработки для измерения и контроля низковязких жидкостей или газов материал: латунь или нержавеющая сталь для размеров труб от 1/4" до 1" переключающие контакты, аналоговый выход и/или дисплей
