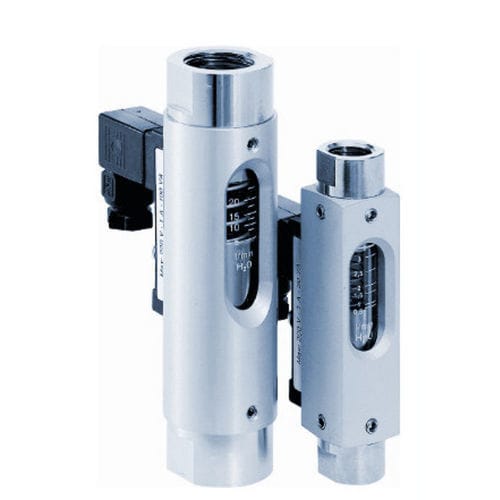

Расходомер с поплавком DS01 series

объемныйдля жидкостейдля газа

Расходомер и переключатель модели DS01 работает по модифицированному принципу переменной площади. Поплавок перемещается в цилиндрическом измерительном стакане с помощью пружины. Протекающая среда перемещает поплавок в направлении потока. Верхний край поплавка показывает мгновенный расход по шкале, выжженной на измерительном стекле. Снаружи счетчика в герметичном корпусе установлен герконовый контакт. Когда поплавок достигает положения герконового контакта, выключатель замыкается. При увеличении расхода поплавок перемещается дальше вверх, пока не достигнет встроенного поплавкового упора, при этом выключатель остается замкнутым. Таким образом, обеспечивается бистабильная работа переключателя в любой момент времени. Герконовый контакт регулируется во всем диапазоне переключения счетчика. Типовые применения Расходомеры и мониторы переменной площади DS01 используются для измерения и контроля непрерывного расхода маловязких жидкостей или газообразных сред. Области применения: системы охлаждения машиностроение исследования и разработки DS01 Миниатюрные расходомеры и переключатели с переменной площадью для жидкостей или газов с низкой вязкостью Недорогая версия доступны исполнения из латуни или нержавеющей стали для труб диаметром от 1/4" до 1 1/4". шкалы выжигаются в стекле любое монтажное положение с переключающим контактом и/или аналоговым датчиком макс. давление: 16 бар, макс. температура: 160 °C
