Реле расхода DP03 работает по принципу маятника. Протекающая среда ударяется о перегородку, закрепленную на конце маятника. Маятник отклоняется под действием соответствующего динамического давления.
С противоположной стороны прикреплен магнит. Второй выносной магнит отталкивает лепестковый магнит, создавая восстанавливающую силу. Эта сила регулируется путем изменения расстояния между магнитами с помощью винта, что позволяет легко и точно настроить точку переключения устройства. С помощью магнита, расположенного на маятнике, осуществляется бесконтактное управление внешним герконом.
Типичные применения
Реле расхода DP03 представляет собой очень экономичный и в то же время гибкий способ контроля расхода.

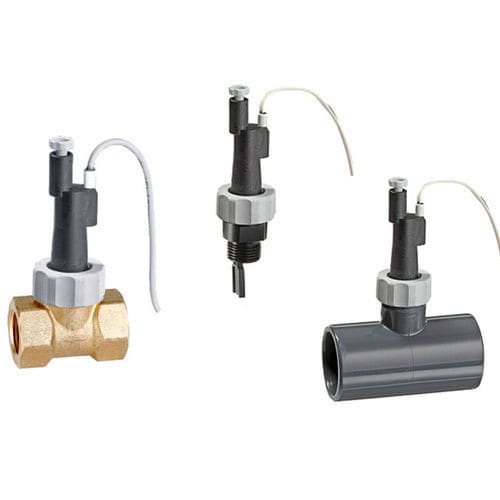

В стандартном исполнении устройство полностью выполнено из пластика. Специальные варианты позволяют комбинировать его с металлическими материалами и тем самым расширять область применения.
пластиковое исполнение - отсутствие коррозии, выгодная цена
отсутствие пружины - всегда одинаковая восстанавливающая сила
1 герконовый контакт, простая настройка точки переключения с помощью установочного винта
с тройником и без него
низкая потеря давления
---
