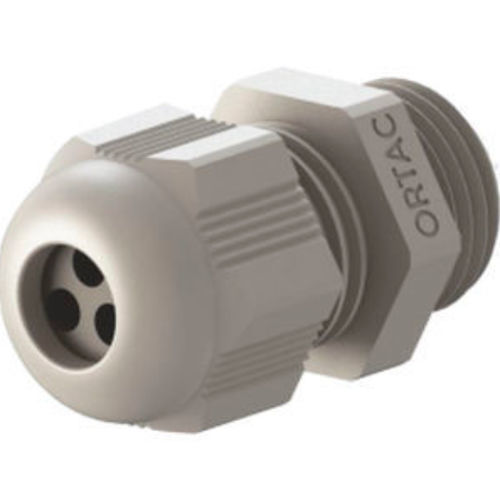

Кабельная втулка из полиамида OMRG 02A3

из PA6метрическаябез галогенов

Наименование продукта
Кабельные вводы из полиамида для многоотверстных и плоских кабелей, метрическая резьба

Материалы и общие характеристики
Контргайка: полиамид PA6 V2
Уплотнительное кольцо: специальная TPV-уплотнительная вставка для много/плоских кабелей
Корпус ввода: полиамид PA6 V2
Соединительная резьба: метрическая (EN 60423)
Класс защиты: IP65
Температурный диапазон: 20 °C +100 °C / -30 °C +150 °C

• Для многоотверстных или плоских кабелей
• Антивибрационная защита
• Устойчивость к УФ
• Простота сборки
• Без галогенов

Технические данные - кабельные вводы метрическая резьба (выбор кодов и количеств отверстий)

• M 16 x 1,5: OMRG 02A3 / OMRL 02A3 / OMRB 02A3 — 2 отверстия, C = 3 мм
• M 16 x 1,5: OMRG 02B3 / OMRL 02B3 / OMRB 02B3 — 3 отверстия, C = 3 мм
• M 16 x 1,5: OMRG 02C3 / OMRL 02C3 / OMRB 02C3 — 4 отверстия, C = 3 мм
• M 16 x 1,5: OMRG 03A5 / OMRL 03A5 / OMRB 03A5 — 2 отверстия, C = 5 мм
• M 16 x 1,5: OMRG 03B5 / OMRL 03B5 / OMRB 03B5 — 3 отверстия, C = 5 мм
• M 20 x 1,5: OMRG 04A6 / OMRL 04A6 / OMRB 04A6 — 2 отверстия, C = 6 мм
• M 20 x 1,5: OMRG 04B5 / OMRL 04B5 / OMRB 04B5 — 3 отверстия, C = 5 мм
• M 20 x 1,5: OMRG 05A7 / OMRL 05A7 / OMRB 05A7 — 2 отверстия, C = 7 мм
• M 20 x 1,5: OMRG 05B6 / OMRL 05B6 / OMRB 05B6 — 3 отверстия, C = 6 мм
• M 20 x 1,5: OMRG 05C5 / OMRL 05C5 / OMRB 05C5 — 4 отверстия, C = 5 мм
• M 25 x 1,5: OMRG 06A5 / OMRL 06A5 / OMRB 06A5 — 2 отверстия, C = 5 мм
• M 25 x 1,5: OMRG 06A9 / OMRL 06A9 / OMRB 06A9 — 2 отверстия, C = 9 мм
• M 25 x 1,5: OMRG 06B5 / OMRL 06B5 / OMRB 06B5 — 3 отверстия, C = 5 мм
• M 25 x 1,5: OMRG 06B8 / OMRL 06B8 / OMRB 06B8 — 3 отверстия, C = 8 мм
• M 20 x 1,5: OMRG 06C7 / OMRL 06C7 / OMRB 06C7 — 4 отверстия, C = 7 мм
• M 25 x 1,5: OMRG 06G4 / OMRL 06G4 / OMRB 06G4 — 8 отверстий, C = 4 мм
• M 32 x 1,5: OMRG 07C9 / OMRL 07C9 / OMRB 07C9 — 4 отверстия, C = 9 мм
• M 32 x 1,5: OMRG 0703 / OMRL 0703 / OMRB 0703 — 16 отверстий, C = 3 мм

Технические данные - плоское отверстие метрическое (выбор)

• M 20 x 1,5: YMRG 05 / YMRL 05 / YMRB 05 — A = 7 мм, B = 13 мм
• M 20 x 1,5: YMRG 06 / YMRL 06 / YMRB 06 — A = 5 мм, B = 17 мм
• M 32 x 1,5: YMRG 07 / YMRL 07 / YMRB 07 — A = 8 мм, B = 22 мм
• M 40 x 1,5: YMRG 08 / YMRL 08 / YMRB 08 — A = 5,5 мм, B = 28 мм
• M 40 x 1,5: YMRG 08A / YMRL 08A / YMRB 08A — A = 10 мм, B = 28 мм
• M 50 x 1,5: YMRG 09 / YMRL 09 / YMRB 09 — A = 12 мм, B = 33 мм

Документы и чертежи доступны
Технический паспорт и технический чертеж доступны (указаны на странице продукта).

Характеристики / Технические спецификации

• Материалы: полиамид PA6 V2 для контргайки и корпуса
• Уплотнение: специальная TPV-уплотнительная вставка для много/плоских кабелей
• Стандарт резьбы: метрический (EN 60423)
• Класс защиты: IP65
• Температурный диапазон: 20 °C +100 °C / -30 °C +150 °C
• Подходит для: многоотверстных или плоских кабелей
• Особенности: антивибрационная защита, устойчивость к УФ, простота сборки, без галогенов
• Доступные варианты: несколько размеров резьбы (M16, M20, M25, M32, M40, M50) и различные конфигурации отверстий/щелей с кодами продукта (серии OMRG / OMRL / OMRB и YMRG / YMRL / YMRB)
