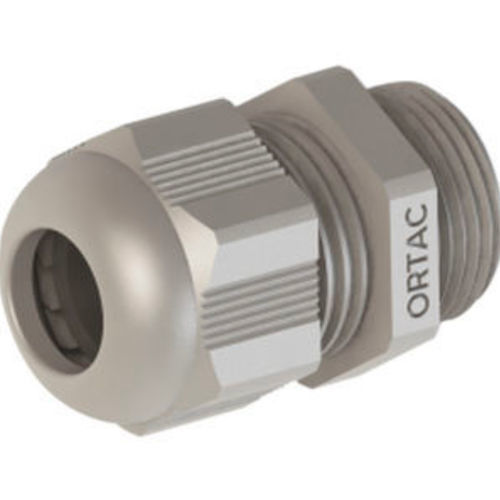

Кабельная втулка из полиамида OMR seriesиз PA6вибростойкаябез галогенов
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Материал
- из полиамида, из PA6
- Уровень защиты
- IP68, без галогенов, вибростойкая
- Другие характеристики
- метрическая, против растяжения
- Диаметр кабеля
МАКС.: 44 mm
(1,73 in)МИН.: 3 mm
(0,12 in)- Диаметр резьбы
МАКС.: 63 mm
(2,48 in)МИН.: 12 mm
(0,47 in)- Диапазон зажима
МАКС.: 44 mm
(1,7 in)МИН.: 3 mm
(0,1 in)- Рабочая температура
МАКС.: 100 °C
(212 °F)МИН.: -20 °C
(-4 °F)
Описание
Продукт
Кабельные вводы из полиамида - метрические (стандартный тип). Предназначены для уплотнения и снятия напряжения проводов в промышленных применениях.
Материалы / Компоненты
Гайка: Полиамид PA6 V2
Уплотнительное кольцо: TPV
Корпус вводного патрубка: Полиамид PA6 V2
Соединительная резьба: Метрическая (EN 60423)
Защита, Температура и Свойства
Класс защиты: IP68 5 bar (с уплотнительным кольцом)
Температурный диапазон: -20 °C до +100 °C (стандарт); -30 °C до +150 °C (кратковременно)
Свойства: Защита от вибрации; УФ-стойкость по запросу; Легкая сборка; Без галогенов; Одобрение VDE: 40030037
Размеры / Технические данные (отбор)
M12 x 1,5 | OMRG 01 / OMRL 01 / OMRB 01 | H 24 | GL 8/15 | Ключ 15 | Диапазон зажима 3 - 6,5 мм
M16 x 1,5 | OMRG 02 / OMRL 02 / OMRB 02 | H 28 | GL 8/15 | Ключ 19 | Диапазон зажима 4 - 10 мм
M20 x 1,5 | OMRG 04 / OMRL 04 / OMRB 04 (04RS) | H 29 | GL 10/15 | Ключ 24 | Диапазон зажима 4 - 12 мм
M25 x 1,5 | OMRG 06 / OMRL 06 / OMRB 06 (06RS) | H 38 | GL 10/15 | Ключ 33 | Диапазон зажима 9 - 18 мм
M32, M40, M50, M63 доступны (различные коды и диапазоны зажима)
Длиннорезьбовые метрические кабельные вводы (примеры)
M12 x 1,5 | OMRG 01L / OMRL 01L / OMRB 01L | H 24 | GL 15 | Ключ 15 | Диапазон зажима 3 - 6,5 мм
M16 x 1,5 | OMRG 11S / OMRL 11S / OMRB 11S | H 28 | GL 15 | Ключ 19 | Диапазон зажима 4 - 8 мм
M20 x 1,5 | OMRG 12RS / OMRL 12RS / OMRB 12RS | H 29 | GL 15 | Ключ 24 | Диапазон зажима 4 - 10 мм
M25 x 1,5 | OMRG 14RS / OMRL 14RS / OMRB 14RS | H 38 | GL 15 | Ключ 33 | Диапазон зажима 9 - 17 мм
Примечание
Размер M63 x 1,5 для полиамидных кабельных вводов не покрывается UR-сертификатом.
Технические характеристики
Кабельные вводы из полиамида - метрические (стандартный тип). Предназначены для уплотнения и снятия напряжения проводов в промышленных применениях.
Материалы / Компоненты
Гайка: Полиамид PA6 V2
Уплотнительное кольцо: TPV
Корпус вводного патрубка: Полиамид PA6 V2
Соединительная резьба: Метрическая (EN 60423)
Защита, Температура и Свойства
Класс защиты: IP68 5 bar (с уплотнительным кольцом)
Температурный диапазон: -20 °C до +100 °C (стандарт); -30 °C до +150 °C (кратковременно)
Свойства: Защита от вибрации; УФ-стойкость по запросу; Легкая сборка; Без галогенов; Одобрение VDE: 40030037
Размеры / Технические данные (отбор)
M12 x 1,5 | OMRG 01 / OMRL 01 / OMRB 01 | H 24 | GL 8/15 | Ключ 15 | Диапазон зажима 3 - 6,5 мм
M16 x 1,5 | OMRG 02 / OMRL 02 / OMRB 02 | H 28 | GL 8/15 | Ключ 19 | Диапазон зажима 4 - 10 мм
M20 x 1,5 | OMRG 04 / OMRL 04 / OMRB 04 (04RS) | H 29 | GL 10/15 | Ключ 24 | Диапазон зажима 4 - 12 мм
M25 x 1,5 | OMRG 06 / OMRL 06 / OMRB 06 (06RS) | H 38 | GL 10/15 | Ключ 33 | Диапазон зажима 9 - 18 мм
M32, M40, M50, M63 доступны (различные коды и диапазоны зажима)
Длиннорезьбовые метрические кабельные вводы (примеры)
M12 x 1,5 | OMRG 01L / OMRL 01L / OMRB 01L | H 24 | GL 15 | Ключ 15 | Диапазон зажима 3 - 6,5 мм
M16 x 1,5 | OMRG 11S / OMRL 11S / OMRB 11S | H 28 | GL 15 | Ключ 19 | Диапазон зажима 4 - 8 мм
M20 x 1,5 | OMRG 12RS / OMRL 12RS / OMRB 12RS | H 29 | GL 15 | Ключ 24 | Диапазон зажима 4 - 10 мм
M25 x 1,5 | OMRG 14RS / OMRL 14RS / OMRB 14RS | H 38 | GL 15 | Ключ 33 | Диапазон зажима 9 - 17 мм
Примечание
Размер M63 x 1,5 для полиамидных кабельных вводов не покрывается UR-сертификатом.
Технические характеристики
- Материал: Полиамид PA6 V2 (гайка и корпус)
- Материал уплотнительного кольца: TPV
- Соединительная резьба: Метрическая (EN 60423)
- Класс защиты: IP68 (5 bar) с уплотнительным кольцом
- Температурный диапазон: -20 °C до +100 °C (стандарт); -30 °C до +150 °C (кратковременно)
- Защита от вибрации; УФ-стойкость по запросу
- Легкая сборка; Без галогенов
- Одобрение VDE: 40030037
- Доступные метрические размеры: M12, M16, M20, M25, M32, M40, M50, M63 (различные коды и диапазоны зажима)
