Кабельная втулка из полиамида ORL 18
из PA6IP54метрическая

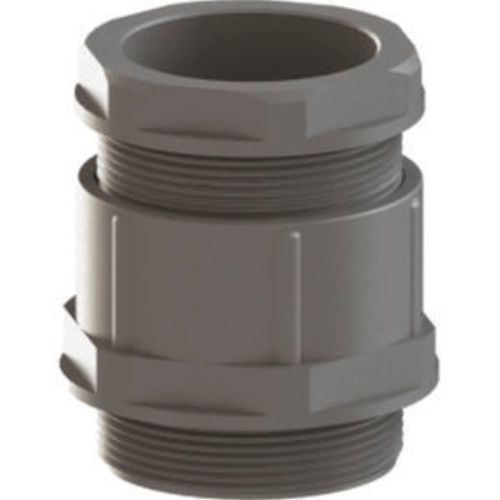

Кабельная втулка из полиамида - ORL 18 - ORTAC - из PA6 / IP54 / метрическая
Кабельная втулка из полиамида - ORL 18 - ORTAC - из PA6 / IP54 / метрическая
Кабельная втулка из полиамида - ORL 18 - ORTAC - из PA6 / IP54 / метрическая - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте ORTAC

Характеристики

Материал
из полиамида, из PA6
Уровень защиты
IP54
Другие характеристики
с резьбой PG, метрическая, DIN
Диаметр кабеля

МИН.: 3,5 mm
(0,14 in)

МАКС.: 32 mm
(1,26 in)

Диаметр резьбы

МИН.: 12 mm
(0,47 in)

МАКС.: 48 mm
(1,89 in)

Диапазон зажима

МИН.: 3,5 mm
(0,1 in)

МАКС.: 32 mm
(1,3 in)

Рабочая температура

МИН.: -20 °C
(-4 °F)

МАКС.: 100 °C
(212 °F)

Описание

Общее описание
Кабельные вводы DIN‑типа из полиамида (серия DMR/ORG) для ввода кабелей, механического крепления и герметизации корпусов. Гайка: полиамид PA6 V2 + 30% стекловолокна. Корпус: полиамид PA6 V2. Уплотнительное кольцо: TPV. Шайба: полистирол. Подходят для метрической резьбы (EN 60423) и PG (DIN 40430). Степень защиты IP54. Рабочая температура -20 °C до +100 °C. Устойчевы к УФ. Простая сборка.

Технические данные (метрическая резьба)
  • M 12 x 1,5 | DMRG 01 | DMRL 01 | DMRB 01 | H 21 | GL 8 | Ключ 15 | Диапазон зажима 3,5 - 6
  • M 16 x 1,5 | DMRG 02 | DMRL 02 | DMRB 02 | H 22 | GL 8 | Ключ 19 | Диапазон зажима 4,5 - 7
  • M 16 x 1,5 | DMRG 03 | DMRL 03 | DMRB 03 | H 22 | GL 8 | Ключ 22 | Диапазон зажима 6 - 9
  • M 20 x 1,5 | DMRG 04 | DMRL 04 | DMRB 04 | H 26 | GL 9 | Ключ 24 | Диапазон зажима 8 - 13
  • M 20 x 1,5 | DMRG 05 | DMRL 05 | DMRB 05 | H 28 | GL 10 | Ключ 27 | Диапазон зажима 11 - 14
  • M 25 x 1,5 | DMRG 06 | DMRL 06 | DMRB 06 | H 32 | GL 11 | Ключ 33 | Диапазон зажима 14 - 18


Технические данные (резьба PG)
  • PG 7 | ORG 11 | ORL 11 | ORB 11 | H 21 | GL 8 | Ключ 15 | Диапазон зажима 3,5 - 6
  • PG 9 | ORG 12 | ORL 12 | ORB 12 | H 22 | GL 8 | Ключ 19 | Диапазон зажима 4,5 - 7
  • PG 11 | ORG 13 | ORL 13 | ORB 13 | H 22 | GL 8 | Ключ 22 | Диапазон зажима 6 - 9
  • PG 13,5 | ORG 14 | ORL 14 | ORB 14 | H 26 | GL 9 | Ключ 24 | Диапазон зажима 8 - 13
  • PG 16 | ORG 15 | ORL 15 | ORB 15 | H 28 | GL 10 | Ключ 27 | Диапазон зажима 11 - 14
  • PG 21 | ORG 16 | ORL 16 | ORB 16 | H 32 | GL 11 | Ключ 33 | Диапазон зажима 14 - 18
  • PG 29 | ORG 17 | ORL 17 | ORB 17 | H 35 | GL 11 | Ключ 42 | Диапазон зажима 18 - 25
  • PG 36 | ORG 18 | ORL 18 | ORB 18 | H 39 | GL 13 | Ключ 53 | Диапазон зажима 25 - 32


Ключевые характеристики / Технические спецификации
  • Материалы: Гайка - полиамид PA6 V2 + 30% стекловолокна; Корпус - полиамид PA6 V2; Шайба - полистирол; Уплотнение - TPV
  • Стандарты резьбы: Метрическая (EN 60423) и PG (DIN 40430)
  • Степень защиты: IP54
  • Температурный диапазон: -20 °C до +100 °C
  • Устойчивость к УФ: Да
  • Конструкция: DIN‑тип с зажимом
  • Монтаж: Легкая сборка
  • Доступные покрытия/цвета: Серый (RAL 7001), Светло-серый (RAL 7035), Черный (RAL 9005)
  • Предоставлена подробная матрица размеров и кодов деталей для метрических и PG размеров (см. технические данные выше)
