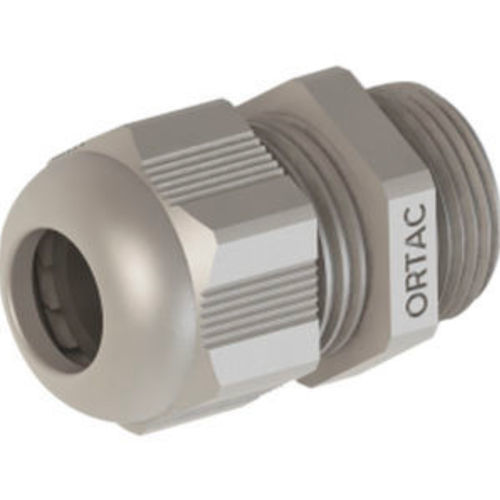

Кабельная втулка из полиамида OR series

из PA6вибростойкаябез галогенов

Наименование продукта
Кабельные вводы из полиамида - PG

Материалы

• Контргайка: полиамид PA6 V2
• Уплотнительное кольцо: TPV
• Корпус ввода: полиамид PA6 V2

Резьба / Защита / Температура
Соединительная резьба: PG (DIN 40430)
Класс защиты: IP68, 5 bar (с уплотнительным кольцом)
Температурный диапазон: -20 °C до +100 °C (стандарт); кратковременно -30 °C до +150 °C

Свойства

• Защита от вибраций
• Устойчивость к УФ по запросу
• Простота монтажа
• Не содержит галогенов

Технические данные (размеры, коды, габариты, диапазоны зажима)
Заголовок: Size | AG thread | Gray code (RAL 7001) | Light gray code (RAL 7035) | Black code (RAL 9005) | H mm | GL mm | A mm | B mm | Clamping range mm
PG 7 | ORG 01 | ORL 01 | ORB 01 | 24 | 8 | 15 | 16 | 3 - 6,5 мм
PG 9 | ORG 02 | ORL 02 | ORB 02 | 28 | 8 | 19 | 19 | 4 - 8 мм
PG 11 | ORG 03 | ORL 03 | ORB 03 | 29 | 8 | 22 | 22 | 5 - 10 мм
PG 13,5 (RS) | ORG 04RS | ORL 04RS | ORB 04RS | 29 | 9 | 24 | 24 | 4 - 10 мм
PG 13,5 | ORG 04 | ORL 04 | ORB 04 | 29 | 9 | 24 | 24 | 6 - 12 мм
PG 16 | ORG 05 | ORL 05 | ORB 05 | 33 | 9 | 27 | 27 | 10 - 14 мм
PG 21 (RS) | ORG 06RS | ORL 06RS | ORB 06RS | 38 | 11 | 33 | 33 | 9 - 17 мм
PG 21 | ORG 06 | ORL 06 | ORB 06 | 38 | 11 | 33 | 33 | 13 - 18 мм
PG 29 | ORG 07 | ORL 07 | ORB 07 | 41 | 11 | 42 | 42 | 18 - 25 мм
PG 36 | ORG 08 | ORL 08 | ORB 08 | 51 | 13 | 53 | 53 | 22 - 32 мм
PG 42 | ORG 9 | ORL 9 | ORB 9 | 55 | 13 | 60 | 60 | 30 - 38 мм
PG 48 | ORG 10 | ORL 10 | ORB 10 | 55 | 14 | 65 | 65 | 34 - 44 мм

Примечания
Серия кабельных вводов с резьбой PG доступна в нескольких цветовых кодах RAL. Кабельные вводы из полиамида размера PG48 не покрываются сертификатом UR.

Технические характеристики

• Материалы: полиамид PA6 V2 (контргайка, корпус); уплотнительное кольцо: TPV
• Соединительная резьба: PG (DIN 40430)
• Класс защиты: IP68, 5 bar (с уплотнительным кольцом)
• Температурный диапазон: -20 °C до +100 °C (стандарт); кратковременно -30 °C до +150 °C
• Свойства: защита от вибраций, УФ-стойкость по запросу, простота монтажа, не содержит галогенов
• Доступные размеры и диапазоны зажима: PG7 (3 - 6,5 мм), PG9 (4 - 8 мм), PG11 (5 - 10 мм), PG13,5 (4 - 10 мм и вариант 6 - 12 мм), PG16 (10 - 14 мм), PG21 (9 - 17 мм и вариант 13 - 18 мм), PG29 (18 - 25 мм), PG36 (22 - 32 мм), PG42 (30 - 38 мм), PG48 (34 - 44 мм)
• Несколько кодов/типов продукции на размер (например: семейства ORG / ORL / ORB, указанные для каждой размера PG)
