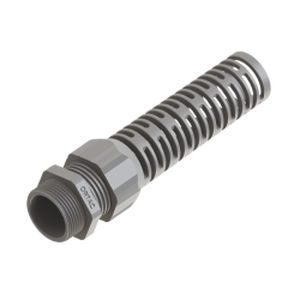

Кабельная втулка с спиральным гибким предохранителем OR-FLEXTAIL

из полиамидаиз РАиз PA6

Продукт
Кабельные вводы из полиамида со спиральной головкой, разработанные для защиты от изгиба и применения с особо гибкими подвижными кабелями.

Ключевые характеристики

• Спиральная головка для защиты от изгиба
• Для особо гибких подвижных кабелей
• Антивибрационная защита
• Устойчивость к УФ по запросу
• Легкая сборка
• Безгалогенные

Материалы / Компоненты
Гайка крышки: Полиамид PA6 V2
Уплотнительное кольцо: TPV
Корпус ввода: Полиамид PA6 V2
Соединительная резьба: PG (DIN 40430)
Класс защиты: IP68 - 5 bar
Температурный диапазон: -20 °C до +100 °C (стандарт), -30 °C до +150 °C (альтернатива)

Технические данные (кабельные вводы с резьбой PG)
PG 7 — Резьба: PG 7 — Серый код: ORG 19 — L. Серый код: ORL 19 — Черный код: ORB 19 — H: 57 mm — GL: 8 mm — Ключ: 15 mm — Диапазон зажима: 3 - 6,5 mm
PG 9 — Резьба: PG 9 — Серый код: ORG 20 — L. Серый код: ORL 20 — Черный код: ORB 20 — H: 70 mm — GL: 8 mm — Ключ: 19 mm — Диапазон зажима: 4 - 8 mm
PG 11 — Резьба: PG 11 — Серый код: ORG 21 — L. Серый код: ORL 21 — Черный код: ORB 21 — H: 81 mm — GL: 8 mm — Ключ: 22 mm — Диапазон зажима: 5 - 10 mm
PG 13,5 — Резьба: PG 13,5 — Серый код: ORG 22 — L. Серый код: ORL 22 — Черный код: ORB 22 — H: 89 mm — GL: 9 mm — Ключ: 24 mm — Диапазон зажима: 6 - 12 mm
PG 16 — Резьба: PG 16 — Серый код: ORG 23 — L. Серый код: ORL 23 — Черный код: ORB 23 — H: 107 mm — GL: 9 mm — Ключ: 27 mm — Диапазон зажима: 10 - 14 mm
PG 21 — Резьба: PG 21 — Серый код: ORG 24 — L. Серый код: ORL 24 — Черный код: ORB 24 — H: 124 mm — GL: 11 mm — Ключ: 33 mm — Диапазон зажима: 13 - 18 mm

Кабельные вводы PG с длинной резьбой (выбранные размеры)
PG 7 (19L) — H: 57 mm — GL: 15 mm — Ключ: 15 mm — Диапазон зажима: 3 - 6,5 mm
PG 9 (20L) — H: 70 mm — GL: 15 mm — Ключ: 19 mm — Диапазон зажима: 4 - 8 mm
PG 11 (21L) — H: 81 mm — GL: 15 mm — Ключ: 22 mm — Диапазон зажима: 5 - 10 mm
PG 13,5 (22L) — H: 89 mm — GL: 15 mm — Ключ: 24 mm — Диапазон зажима: 6 - 12 mm
PG 16 (23L) — H: 107 mm — GL: 15 mm — Ключ: 27 mm — Диапазон зажима: 10 - 14 mm
PG 21 (24L) — H: 124 mm — GL: 15 mm — Ключ: 33 mm — Диапазон зажима: 13 - 18 mm

Технические характеристики

• Гайка крышки: Полиамид PA6 V2
• Уплотнительное кольцо: TPV
• Корпус ввода: Полиамид PA6 V2
• Соединительная резьба: PG (DIN 40430)
• Класс защиты: IP68 - 5 bar
• Температурный диапазон: -20 °C до +100 °C (стандарт), -30 °C до +150 °C (альтернатива)
• Разработаны со спиральной головкой для защиты от изгиба
• Подходят для особо гибких подвижных кабелей
• Антивибрационная защита
• Устойчивость к УФ по запросу
• Легкая сборка
• Безгалогенные
