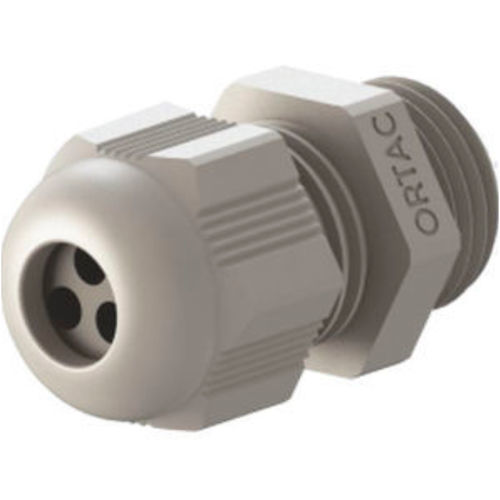

Многозаходная кабельная втулка OR series

из полиамидаиз РАиз PA6

Обзор
Полиамидные кабельные вводы для многoотверстных и плоских применений с резьбой PG (DIN 40430). Предназначены для многожильных или плоских кабелей, обеспечивают защиту от вибрации и изготовлены из безгалогенного материала. Степень защиты IP65.

Материалы и основная конструкция
Гайка : Полиамид PA6 V2
Уплотнительное кольцо : TPV специальное уплотнение для многoотверстных / плоских кабелей
Корпус ввода : Полиамид PA6 V2

Ключевые характеристики

• Резьба соединения: PG (DIN 40430)
• Класс защиты: IP65
• Диапазон температур: -20 °C до +100 °C; кратковременно до -30 °C до +150 °C (кратковременная термостойкость)
• Подходит для многожильных или плоских кабелей
• Защита от вибрации
• Устойчивость к УФ (по запросу)
• Простота сборки
• Без галогенов

Технические данные (кабельные вводы с резьбой PG)
Заголовок: AG Thread | Серый код (RAL 7001) | Светло-серый код (RAL 7035) | Чёрный код (RAL 9005) | Количество отверстий (мм) | C (мм)
PG 9 | ORG 02A3 | ORL 02A3 | ORB 02A3 | 2 | 3
PG 9 | ORG 02B3 | ORL 02B3 | ORB 02B3 | 3 | 3
PG 9 | ORG 02C3 | ORL 02C3 | ORB 02C3 | 4 | 3
PG 11 | ORG 03A4 | ORL 03A4 | ORB 03A4 | 2 | 4
PG 11 | ORG 03A5 | ORL 03A5 | ORB 03A5 | 2 | 5
PG 11 | ORG 03B4 | ORL 03B4 | ORB 03B4 | 3 | 4
PG 11 | ORG 03B5 | ORL 03B5 | ORB 03B5 | 3 | 5
PG 13,5 | ORG 04A5 | ORL 04A5 | ORB 04A5 | 2 | 5
PG 13,5 | ORG 04A6 | ORL 04A6 | ORB 04A6 | 2 | 6
PG 13,5 | ORG 04B4 | ORL 04B4 | ORB 04B4 | 3 | 4
PG 13,5 | ORG 04B5 | ORL 04B5 | ORB 04B5 | 3 | 5
PG 16 | ORG 05A4 | ORL 05A4 | ORB 05A4 | 2 | 4
PG 16 | ORG 05A7 | ORL 05A7 | ORB 05A7 | 2 | 7
PG 16 | ORG 05B4 | ORL 05B4 | ORB 05B4 | 3 | 4
PG 16 | ORG 05B6 | ORL 05B6 | ORB 05B6 | 3 | 6
PG 16 | ORG 05C5 | ORL 05C5 | ORB 05C5 | 4 | 5
PG 21 | ORG 06A8 | ORL 06A8 | ORB 06A8 | 2 | 8
PG 21 | ORG 06A9 | ORL 06A9 | ORB 06A9 | 2 | 9
PG 21 | ORG 06B5 | ORL 06B5 | ORB 06B5 | 3 | 5
PG 21 | ORG 06B7 | ORL 06B7 | ORB 06B7 | 3 | 7
PG 21 | ORG 06B8 | ORL 06B8 | ORB 06B8 | 3 | 8
PG 21 | ORG 06C7 | ORL 06C7 | ORB 06C7 | 4 | 7
PG 21 | ORG 06G3 | ORL 06G3 | ORB 06G3 | 8 | 3
PG 21 | ORG 06G4 | ORL 06G4 | ORB 06G4 | 8 | 4
PG 29 | ORG 07C9 | ORL 07C9 | ORB 07C9 | 4 | 9
PG 29 | ORG 0703 | ORL 0703 | ORB 0703 | 16 | 3
PG 36 | ORG 08E8 | ORL 08E8 | ORB 08E8 | 6 | 8

Технические данные (плоское отверстие PG кабельные вводы)
Заголовок: PG | Серый (YRG) | Светло-серый (YRL) | Чёрный (YRB) | A (мм) | B (мм)
PG 16 | YRG 05 | YRL 05 | YRB 05 | 7 | 13
PG 21 | YRG 06 | YRL 06 | YRB 06 | 5 | 17
PG 29 | YRG 07 | YRL 07 | YRB 07 | 8 | 22
PG 36 | YRG 08 | YRL 08 | YRB 08 | 10 | 28
PG 36 | YRG 08A | YRL 08A | YRB 08A | 5,5 | 28
PG 42 | YRG 09 | YRL 09 | YRB 09 | 12 | 33

Характеристики / технические спецификации

• Гайка: Полиамид PA6 V2
• Корпус ввода: Полиамид PA6 V2
• Уплотнительное кольцо: TPV специальное уплотнение для многoотверстных / плоских кабелей
• Резьба соединения: PG (DIN 40430)
• Класс защиты: IP65
• Диапазон температур: -20 °C до +100 °C; кратковременно до -30 °C до +150 °C
• Материалы: без галогенов
• Особенности: защита от вибрации, устойчивость к УФ (по запросу), простота сборки
• Доступные цветовые коды: Серый RAL 7001, Светло-серый RAL 7035, Чёрный RAL 9005
