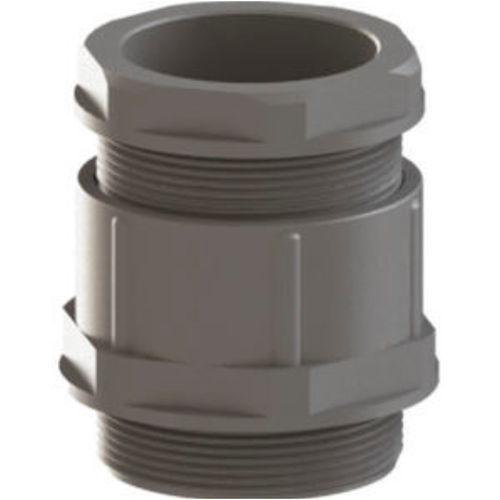

Кабельная втулка для плоского кабеля KMRG 17из полиамидаиз PA6IP54
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Материал
- из полиамида, из PA6
- Уровень защиты
- IP54
- Другие характеристики
- с резьбой PG, метрическая, против растяжения, для плоского кабеля, для заделки кабелей
- Диаметр кабеля
МАКС.: 32 mm
(1,26 in)МИН.: 3,5 mm
(0,14 in)- Диаметр резьбы
МАКС.: 25 mm
(0,98 in)МИН.: 12 mm
(0,47 in)- Диапазон зажима
МАКС.: 32 mm
(1,3 in)МИН.: 3,5 mm
(0,1 in)- Рабочая температура
МАКС.: 100 °C
(212 °F)МИН.: -20 °C
(-4 °F)
Описание
Название изделия
Кабельные вводы из полиамида, плоский тип с закрытым уплотнением для защиты от пыли и снятия механического напряжения кабелей в электрических корпусах. Доступны метрические и PG резьбовые серии, различные диапазоны зажима и цветовые коды.
Состав / основные компоненты
Технические данные (резьбы, коды и размеры)
M 12 x 1,5 — Код серый: KMRG 17 — Код светло-серый: KMRL 17 — Код черный: KMRB 17 — H (mm): 21 — GL (mm): 8 — Ключ (mm): 15 — Диапазон зажима (mm): 3,5 - 6
M 16 x 1,5 — Код серый: KMRG 18 — Код светло-серый: KMRL 18 — Код черный: KMRB 18 — H (mm): 22 — GL (mm): 8 — Ключ (mm): 19 — Диапазон зажима (mm): 4,5 - 7
M 16 x 1,5 — Код серый: KMRG 19 — Код светло-серый: KMRL 19 — Код черный: KMRB 19 — H (mm): 22 — GL (mm): 8 — Ключ (mm): 22 — Диапазон зажима (mm): 6 - 9
M 20 x 1,5 — Код серый: KMRG 20 — Код светло-серый: KMRL 20 — Код черный: KMRB 20 — H (mm): 26 — GL (mm): 9 — Ключ (mm): 24 — Диапазон зажима (mm): 8 - 13
M 20 x 1,5 — Код серый: KMRG 21 — Код светло-серый: KMRL 21 — Код черный: KMRB 21 — H (mm): 28 — GL (mm): 10 — Ключ (mm): 27 — Диапазон зажима (mm): 11 - 14
M 25 x 1,5 — Код серый: KMRG 22 — Код светло-серый: KMRL 22 — Код черный: KMRB 22 — H (mm): 32 — GL (mm): 11 — Ключ (mm): 33 — Диапазон зажима (mm): 14 - 18
PG серия резьб:
PG 7 — Код серый: KRG 11 — Код светло-серый: KRL 11 — Код черный: KRB 11 — H (mm): 21 — GL (mm): 8 — Ключ (mm): 15 — Диапазон зажима (mm): 3,5 - 6
PG 9 — Код серый: KRG 12 — Код светло-серый: KRL 12 — Код черный: KRB 12 — H (mm): 22 — GL (mm): 8 — Ключ (mm): 19 — Диапазон зажима (mm): 4,5 - 7
PG 11 — Код серый: KRG 13 — Код светло-серый: KRL 13 — Код черный: KRB 13 — H (mm): 22 — GL (mm): 8 — Ключ (mm): 22 — Диапазон зажима (mm): 6 - 9
PG 13,5 — Код серый: KRG 14 — Код светло-серый: KRL 14 — Код черный: KRB 14 — H (mm): 26 — GL (mm): 9 — Ключ (mm): 24 — Диапазон зажима (mm): 8 - 13
PG 16 — Код серый: KRG 15 — Код светло-серый: KRL 15 — Код черный: KRB 15 — H (mm): 28 — GL (mm): 10 — Ключ (mm): 27 — Диапазон зажима (mm): 11 - 14
PG 21 — Код серый: KRG 16 — Код светло-серый: KRL 16 — Код черный: KRB 16 — H (mm): 32 — GL (mm): 11 — Ключ (mm): 33 — Диапазон зажима (mm): 14 - 18
PG 29 — Код серый: KRG 17 — Код светло-серый: KRL 17 — Код черный: KRB 17 — H (mm): 35 — GL (mm): 11 — Ключ (mm): 42 — Диапазон зажима (mm): 18 - 25
PG 36 — Код серый: KRG 18 — Код светло-серый: KRL 18 — Код черный: KRB 18 — H (mm): 39 — GL (mm): 13 — Ключ (mm): 53 — Диапазон зажима (mm): 25 - 32
Характеристики / Технические спецификации
Кабельные вводы из полиамида, плоский тип с закрытым уплотнением для защиты от пыли и снятия механического напряжения кабелей в электрических корпусах. Доступны метрические и PG резьбовые серии, различные диапазоны зажима и цветовые коды.
Состав / основные компоненты
- Гайка (колпачок): Полиамид PA6 V2 (опционно усиленная PA6 V2 + 30% стекл. волокна)
- Уплотнительное кольцо: TPV
- Шайба: Полистирол
- Корпус ввода: Полиамид PA6 V2
- Соединительная резьба: Метрическая (EN 60423) и PG (DIN 40430)
Технические данные (резьбы, коды и размеры)
M 12 x 1,5 — Код серый: KMRG 17 — Код светло-серый: KMRL 17 — Код черный: KMRB 17 — H (mm): 21 — GL (mm): 8 — Ключ (mm): 15 — Диапазон зажима (mm): 3,5 - 6
M 16 x 1,5 — Код серый: KMRG 18 — Код светло-серый: KMRL 18 — Код черный: KMRB 18 — H (mm): 22 — GL (mm): 8 — Ключ (mm): 19 — Диапазон зажима (mm): 4,5 - 7
M 16 x 1,5 — Код серый: KMRG 19 — Код светло-серый: KMRL 19 — Код черный: KMRB 19 — H (mm): 22 — GL (mm): 8 — Ключ (mm): 22 — Диапазон зажима (mm): 6 - 9
M 20 x 1,5 — Код серый: KMRG 20 — Код светло-серый: KMRL 20 — Код черный: KMRB 20 — H (mm): 26 — GL (mm): 9 — Ключ (mm): 24 — Диапазон зажима (mm): 8 - 13
M 20 x 1,5 — Код серый: KMRG 21 — Код светло-серый: KMRL 21 — Код черный: KMRB 21 — H (mm): 28 — GL (mm): 10 — Ключ (mm): 27 — Диапазон зажима (mm): 11 - 14
M 25 x 1,5 — Код серый: KMRG 22 — Код светло-серый: KMRL 22 — Код черный: KMRB 22 — H (mm): 32 — GL (mm): 11 — Ключ (mm): 33 — Диапазон зажима (mm): 14 - 18
PG серия резьб:
PG 7 — Код серый: KRG 11 — Код светло-серый: KRL 11 — Код черный: KRB 11 — H (mm): 21 — GL (mm): 8 — Ключ (mm): 15 — Диапазон зажима (mm): 3,5 - 6
PG 9 — Код серый: KRG 12 — Код светло-серый: KRL 12 — Код черный: KRB 12 — H (mm): 22 — GL (mm): 8 — Ключ (mm): 19 — Диапазон зажима (mm): 4,5 - 7
PG 11 — Код серый: KRG 13 — Код светло-серый: KRL 13 — Код черный: KRB 13 — H (mm): 22 — GL (mm): 8 — Ключ (mm): 22 — Диапазон зажима (mm): 6 - 9
PG 13,5 — Код серый: KRG 14 — Код светло-серый: KRL 14 — Код черный: KRB 14 — H (mm): 26 — GL (mm): 9 — Ключ (mm): 24 — Диапазон зажима (mm): 8 - 13
PG 16 — Код серый: KRG 15 — Код светло-серый: KRL 15 — Код черный: KRB 15 — H (mm): 28 — GL (mm): 10 — Ключ (mm): 27 — Диапазон зажима (mm): 11 - 14
PG 21 — Код серый: KRG 16 — Код светло-серый: KRL 16 — Код черный: KRB 16 — H (mm): 32 — GL (mm): 11 — Ключ (mm): 33 — Диапазон зажима (mm): 14 - 18
PG 29 — Код серый: KRG 17 — Код светло-серый: KRL 17 — Код черный: KRB 17 — H (mm): 35 — GL (mm): 11 — Ключ (mm): 42 — Диапазон зажима (mm): 18 - 25
PG 36 — Код серый: KRG 18 — Код светло-серый: KRL 18 — Код черный: KRB 18 — H (mm): 39 — GL (mm): 13 — Ключ (mm): 53 — Диапазон зажима (mm): 25 - 32
Характеристики / Технические спецификации
- Материалы: гайка и корпус из полиамида PA6 V2; гайка опционально усилена (PA6 V2 + 30% GF)
- Материал уплотнительного кольца: TPV
- Материал шайбы: полистирол
- Соединительные резьбы: метрические (EN 60423) и PG (DIN 40430)
- Класс защиты: IP54
- Диапазон рабочих температур: -20 °C до +100 °C
- Доступные цвета/коды по размеру (Серый RAL 7001 / Светло-серый RAL 7035 / Черный RAL 9005)
- Пылезащита за счет специального уплотнения; UV-устойчивость по запросу
- Конструкция и зажим по стандарту DIN; простой монтаж
- Широкий диапазон зажима в зависимости от резьбы/размера (см. технические данные)
