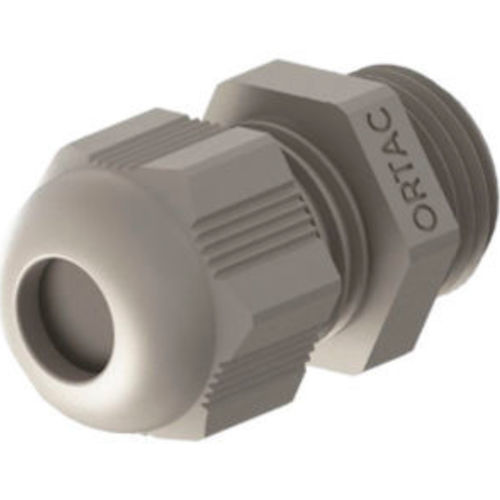

Кабельная втулка из полиамида KR

из PA6вибростойкаябез галогенов

Обзор продукта

• Полиамидный кабельный ввод с закрытым уплотнением PA6 V2

Детали продукта

• Контргайка: полиамид PA6 V2
• Уплотнительное кольцо: специальное TPV-уплотнение для пылезащиты
• Корпус вводов: полиамид PA6 V2
• Резьба соединения: метрическая (EN 60423) / PG (DIN 40430)
• Класс защиты: IP65 (5 bar с O-образным кольцом)
• Температурный диапазон: -20 °C до +100 °C и -30 °C до +150 °C
• Ключевые свойства: пылезащита (специальное уплотнение); защита от вибраций; УФ-стойкость по запросу; простота монтажа; безгалогеновый

Технические данные — метрическая / PG резьба
M 12 x 1,5 — KMRG 01 / KMRL 01 / KMRB 01 — 24 | 8 | 15 | 16 — Диапазон зажима: 3 - 6,5 mm
M 16 x 1,5 — KMRG 02 / KMRL 02 / KMRB 02 — 28 | 8 | 19 | 19 — Диапазон зажима: 4 - 8 mm
M 16 x 1,5 — KMRG 03 / KMRL 03 / KMRB 03 — 29 | 10 | 22 | 22 — Диапазон зажима: 5 - 10 mm
M 20 x 1,5 — KMRG 04 / KMRL 04 / KMRB 04 — 29 | 10 | 24 | 24 — Диапазон зажима: 6 - 12 mm
M 20 x 1,5 — KMRG 05 / KMRL 05 / KMRB 05 — 33 | 10 | 27 | 27 — Диапазон зажима: 10 - 14 mm
M 25 x 1,5 — KMRG 06 / KMRL 06 / KMRB 06 — 38 | 10 | 33 | 33 — Диапазон зажима: 13 - 18 mm
M 32 x 1,5 — KMRG 07 / KMRL 07 / KMRB 07 — 41 | 10 | 42 | 42 — Диапазон зажима: 18 - 25 mm
M 40 x 1,5 — KMRG 08 / KMRL 08 / KMRB 08 — 51 | 10 | 53 | 53 — Диапазон зажима: 22 - 32 mm
M 50 x 1,5 — KMRG 09 / KMRL 09 / KMRB 09 — 53 | 18 | 60 | 60 — Диапазон зажима: 30 - 38 mm
M 63 x 1,5 — KMRG 10 / KMRL 10 / KMRB 10 — 55 | 18 | 70 | 65 — Диапазон зажима: 34 - 44 mm

PG 7 — KRG 01 / KRL 01 / KRB 01 — 24 | 8 | 15 | 16 — Диапазон зажима: 3 - 6,5 mm
PG 9 — KRG 02 / KRL 02 / KRB 02 — 28 | 8 | 19 | 19 — Диапазон зажима: 4 - 8 mm
PG 11 — KRG 03 / KRL 03 / KRB 03 — 29 | 8 | 22 | 22 — Диапазон зажима: 5 - 10 mm
PG 13,5 — KRG 04 / KRL 04 / KRB 04 — 29 | 9 | 24 | 24 — Диапазон зажима: 6 - 12 mm
PG 16 — KRG 05 / KRL 05 / KRB 05 — 33 | 9 | 27 | 27 — Диапазон зажима: 10 - 14 mm
PG 21 — KRG 06 / KRL 06 / KRB 06 — 38 | 11 | 33 | 33 — Диапазон зажима: 13 - 18 mm
PG 29 — KRG 07 / KRL 07 / KRB 07 — 41 | 11 | 42 | 42 — Диапазон зажима: 18 - 25 mm
PG 36 — KRG 08 / KRL 08 / KRB 08 — 51 | 13 | 53 | 55 — Диапазон зажима: 22 - 32 mm
PG 42 — KRG 09 / KRL 09 / KRB 09 — 53 | 13 | 60 | 60 — Диапазон зажима: 30 - 38 mm
PG 48 — KRG 10 / KRL 10 / KRB 10 — 55 | 14 | 65 | 65 — Диапазон зажима: 34 - 44 mm

Включенная документация

• Технический паспорт изделия доступен (см. файлы продукта)

Характеристики / технические данные

• Материал (контргайка и корпус): полиамид PA6 V2
• Уплотнение: специальное TPV-уплотнение для пылезащиты
• Резьба соединения: метрическая (EN 60423) и PG (DIN 40430)
• Класс защиты: IP65 (5 bar с O-образным кольцом)
• Температурные диапазоны: -20 °C до +100 °C и -30 °C до +150 °C
• Доступные диапазоны зажима: см. технические данные выше (M12–M63 и PG7–PG48)
• Свойства: пылезащита, защита от вибраций, УФ-стойкость по запросу, простота монтажа, безгалогеновый
• Доступные цветовые коды: RAL 7001, RAL 7035, RAL 9005
