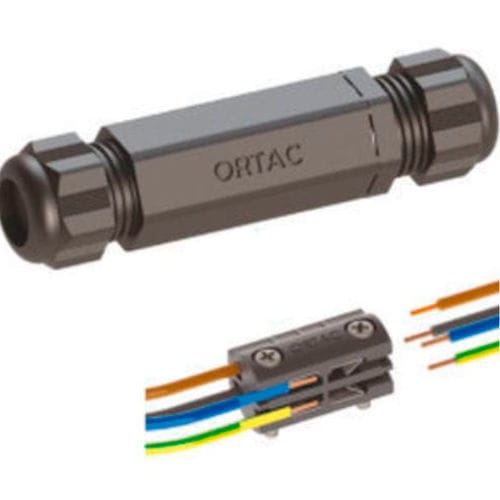

Кабельная втулка из полиамида Tubegland

IP68без галогеновустойчивая к УФ-лучам

Продукт
Tubegland TBT — кабельный ввод с метрической резьбой для применения M25, обеспечивающий уплотнение IP68 (5 bar) с опциями разделителя или внутренней клеммы. Корпус из полиамида PA6, внутренние детали из нержавеющей стали; поддерживает 4-контактные соединения и широкий диапазон диаметров кабеля.

Материалы и компоненты

• Гайка‑крышка: Полиамид PA6 V2
• Уплотнительное кольцо: TPV
• Корпус вводного уплотнения: Полиамид PA6 V2
• Корпус: Полиамид PA6 V2
• Разделитель: Полиамид PA6 V2
• Внутренняя клемма: Полиамид PA6 V2
• O‑кольцо: NBR

Характеристики и рейтинги

• Резьба: Метрическая (EN 60423)
• Степень защиты: IP68 (5 bar)
• Рабочая температура (стандарт): -20 °C до +100 °C
• Кратковременная температура: -30 °C до +150 °C
• Преимущества: Устойчивость к УФ по запросу; широкий диапазон кабелей; простота сборки; без галогенов

Коды продукта и области применения

• Код продукта: TBT
• Внутренний материал: Нержавеющая сталь
• Доступные диаметры кабеля (мм): 0,5 / 0,75 / 1 / 1,5 / 2
• Доступная конфигурация: 4 контакта
• Типичные области применения: Автомобильная промышленность, светотехника, LED‑технологии

Технические данные - Размеры

• M25 x 1,5 — OTG 01 / OTGT 01: L1 127 мм; L2 93,5 мм; D 32,6 мм; Ключ 29 мм; A 11–17 мм; B 11–17 мм
• M25 x 1,5 — OTG 02 / OTGT 02: L1 127 мм; L2 93,5 мм; D 32,6 мм; Ключ 29 мм; A 11–17 мм; B 13–18 мм
• M25 x 1,5 — OTG 03 / OTGT 03: L1 127 мм; L2 93,5 мм; D 32,6 мм; Ключ 29 мм; A 11–17 мм; B 9–14 мм
• M25 x 1,5 — OTG 04 / OTGT 04: L1 127 мм; L2 93,5 мм; D 32,6 мм; Ключ 29 мм; A 11–17 мм; B 9–16 мм
• M25 x 1,5 — OTG 05 / OTGT 05: L1 127 мм; L2 93,5 мм; D 32,6 мм; Ключ 29 мм; A 11–17 мм; B 6–12 мм
• M25 x 1,5 — OTG 06 / OTGT 06: L1 127 мм; L2 93,5 мм; D 32,6 мм; Ключ 29 мм; A 9–14 мм; B 9–14 мм
• M25 x 1,5 — OTG 07 / OTGT 07: L1 127 мм; L2 93,5 мм; D 32,6 мм; Ключ 29 мм; A 11–17 мм; B 4–10 мм
• M25 x 1,5 — OTG 08 / OTGT 08: L1 127 мм; L2 93,5 мм; D 32,6 мм; Ключ 29 мм; A 9–14 мм; B 4–10 мм
• M25 x 1,5 — OTG 09 / OTGT 09: L1 127 мм; L2 93,5 мм; D 32,6 мм; Ключ 29 мм; A 9–14 мм; B 6–12 мм
• M25 x 1,5 — OTG 10 / OTGT 10: L1 127 мм; L2 93,5 мм; D 32,6 мм; Ключ 29 мм; A 9–14 мм; B 9–16 мм
• M25 x 1,5 — OTG 11 / OTGT 11: L1 127 мм; L2 93,5 мм; D 32,6 мм; Ключ 29 мм; A 9–14 мм; B 13–18 мм
• M25 x 1,5 — OTG 12 / OTGT 12: L1 127 мм; L2 93,5 мм; D 32,6 мм; Ключ 29 мм; A 9–14 мм; B 11–17 мм

Характеристики / Технические спецификации

• Материал гайки‑крышки: Полиамид PA6 V2
• Материал уплотнительного кольца: TPV
• Материал корпуса вводного уплотнения: Полиамид PA6 V2
• Материал корпуса: Полиамид PA6 V2
• Материал разделителя: Полиамид PA6 V2
• Материал внутренней клеммы: Полиамид PA6 V2
• Материал O‑кольца: NBR
• Стандарт резьбы: Метрическая (EN 60423)
• Степень защиты: IP68 (5 bar)
• Рабочая температура: -20 °C до +100 °C (стандарт)
• Кратковременная температура: -30 °C до +150 °C
• Код продукта: TBT
• Основной материал: Полиамид 6
• Внутренний материал: Нержавеющая сталь
• Доступные сечения кабеля (мм): 0,5 / 0,75 / 1 / 1,5 / 2
• Доступная конфигурация: 4 контакта
• Области применения: Автомобильная промышленность, светотехника, LED‑технологии
