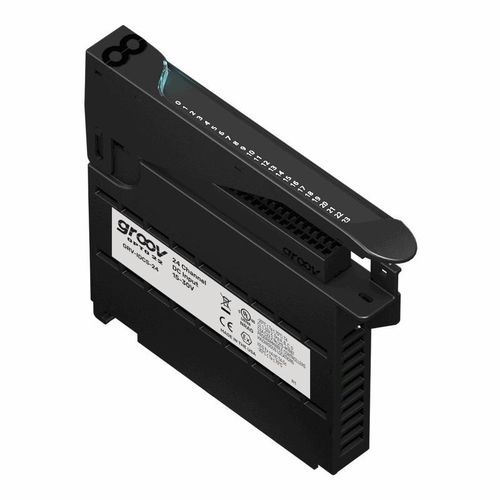

Цифровой входной модуль GRV-IDCS-24

с 24 входами/выходамиEPICдля мониторинга состояния оборудования

GRV-IDCS-24 — это цифровой модуль DC-входов для groov EPIC®, предназначенный для обнаружения простого состояния вкл/выкл от полевых устройств. Он обеспечивает экономичное решение для проектов, где требуется только двоичное (on/off) обнаружение входов.

Ключевые особенности

• Обнаруживает состояние вкл/выкл для DC-входных устройств (датчики приближения, кнопки, вспомогательные контакты) с использованием простой цифровой логики.
• Крышка модуля содержит индикатор состояния и сенсорную площадку; при прикосновении процессор groov EPIC® отображает информацию о модуле, такую как спецификации и схему подключения.
• Более недорогой вариант модуля «простые I/O» для приложений, не требующих функций подсчета, запирания (latching) или суммирования (totalizing).
• Устанавливается на шасси groov EPIC® и работает с процессором GRV-EPIC-PR1 и другими модулями I/O groov.
• Дважды протестирован на заводе перед отправкой; большинство модулей имеют пожизненную гарантию.

Применения

• Проектирование OEM и машин
• Управление процессами и мониторинг машин
• Мониторинг электроэнергии и энергопотребления
• Прогнозируемое техническое обслуживание и удаленные установки (вода/сточные воды, нефть и газ)
• SCADA и IIoT-приложения

Примечания

• Если требуются функции, такие как latching или totalizing, см. модель GRV-IDC-24.

Технические характеристики

• Количество каналов: 24
• Входное напряжение: 15–30 VDC
• Тип входа IEC: Type I
• Порог включения (Turn ON): 15 V, > 2 mA
• Порог отключения (Turn OFF): 5 V, < 0.5 mA
• Входное сопротивление: входы IEC имеют нелинейное сопротивление — см. паспорт для типичных V‑I кривых
• Макс. частота включ/выкл (DC-вход, прямоугольный сигнал 50%): 1000 Гц (24 Vp-p)
• Изоляция (поле‑в‑логику): рабочее 300 В, импульсное 1500 В (1 минута)
• Изоляция (канал‑к‑каналу): отсутствует
• Потребляемая мощность шасси: 1.2 W
• Минимальная версия прошивки groov EPIC: 1.0.0
• Минимальная версия PAC Project: 10.0000
• Размер провода: 28–14 AWG
• Длина зачищаемой жилы: 0.315–0.354 дюйма (8–9 mm)
• Момент затяжки, винт клеммы: 2.5 in‑lb (0.28 N·m)
• Момент затяжки, удерживающий винт: 3.5 in‑lb (0.4 N·m)
• Рабочая температура: -20 °C до +70 °C
• Температура хранения: -40 °C до +85 °C
• Относительная влажность (без конденсации): 5–95%
• MTBF (минимум, 25 °C): 1.2 млн часов
• Сертификаты: UL/cUL (Class 1, Div 2); CE: ATEX (Category 3, Zone 2), RoHS; DFARS; CB Scheme; UKCA
• Гарантия: Пожизненная
