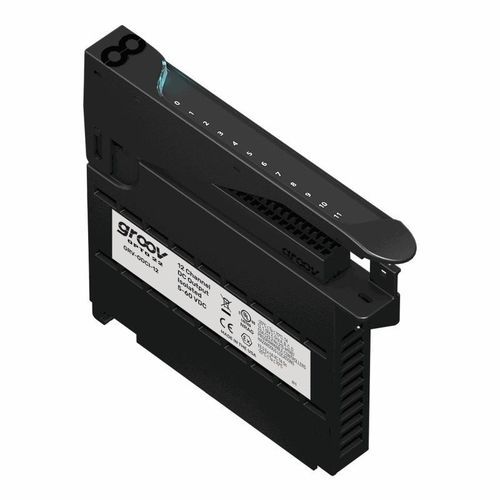

Цифровой выходной модуль GRV-ODCI-12

12 выходов12 цифровых выходовEPIC

Обзор
GRV-ODCI-12 — цифровой DC-выходной модуль для groov EPIC, обеспечивающий 12 изолированных DC-коммутационных каналов для управления дискретными нагрузками в системе groov EPIC. Разработан для промышленных применений, требующих канал-изолированных DC-выходов и встроенной диагностики.

Ключевые характеристики

• 12 изолированных цифровых DC-выходов с индивидуальными диагностическими светодиодами для быстрого поиска неисправностей
• Сенсорная панель на крышке и индикатор состояния для отображения информации о модуле через процессор groov EPIC
• Расширенные функции выхода: импульсный выход (TPO) и суммирование включений/выключений
• Индикация обрыва цепи и поддержка watchdog timeout для повышения безопасности и надежности

Применение

• Проектирование OEM и машин
• Контроль процессов и мониторинг машин
• Мониторинг энергии и предиктивное обслуживание
• Удаленные установки (водоснабжение/стоки, нефть и газ), SCADA и IIoT

Совместимость и соответствие

• Устанавливается на шасси groov EPIC рядом с другими модулями groov I/O и процессором GRV-EPIC-PR1
• Включен в списки UL/cUL; соответствует требованиям ATEX, Директиве по низкому напряжению и EMC CE, а также UKCA; заводские испытания
• Большинство модулей имеют пожизненную гарантию

Технические характеристики

• Модель: GRV-ODCI-12
• Количество каналов: 12
• Диапазон напряжения линии (номинальный): 5–48 VDC
• Диапазон напряжения линии (максимальный): 5–60 VDC
• Номинальный ток: 400 mA на канал или 4.8 A на модуль (70 °C)
• Пиковый ток: 5 A пик в течение 1 секунды
• Рекомендуемый макс. предохранитель (быстрого действия) или автомат: 3 A 60 VDC / канал, 6 A 60 VDC / модуль
• Минимальная нагрузка: 20 mA
• Падение напряжения на выходе: 1.2 V макс.
• Ток утечки в выключенном состоянии: 1 mA при 60 V
• Пиковое блокирующее напряжение: 60 V
• Период TPO (мин, макс, разрешение): 0.005 s, 429496.72 s, 0.001 s
• Время включения/выключения: 2.5 ms
• Изоляция (поле-к-логике): 300 V рабочее, 1500 V переходное (1 минута)
• Изоляция (канал-к-каналу): 300 V рабочее, 1500 V переходное (1 минута)
• Потребление шасси: 1.2 W
• Мин. версия прошивки groov EPIC: 1.0.0
• Мин. версия PAC Project: 10.0000
• Мин. версия библиотечного пакета для CODESYS: 1.0.0.0
• Размер провода: 28–14 AWG
• Длина оголения провода: 0.315–0.354 inches (8–9 mm)
• Момент затяжки, винт клеммы: 2.5 in-lb (0.28 N·m)
• Момент затяжки, крепежный винт: 3.5 in-lb (0.4 N·m)
• Рабочая температура: -20 °C до +70 °C
• Температура хранения: -40 °C до +85 °C
• Относительная влажность (без конденсации): 5–95%
• MTBF (мин., 25 °C): 1.2 Mhrs
• Сертификации: UL/cUL (Class 1, Div 2); CE: ATEX (Category 3, Zone 2) и RoHS; DFARS; CB Scheme; UKCA
• Гарантия: Пожизненная
